BP25/8J機載噴霧泵

BP25/8J機載噴霧泵產品介紹

BP25/8J機載噴霧泵是專為掘進機機載噴霧設計，主要適用于S100、S150系列掘進機、ELMB75系列掘進機、EBZ系列掘進機和 S200、EBJl20等掘進機BP25/8J機載噴霧泵采用成套供貨方式，主要由機載噴霧泵(以下簡稱高壓 泵)、管路過濾器、負壓除塵器、高壓噴霧器等組成，具有如下特點：
①高壓泵用油馬達作動力，利用掘進機行走液壓系統的高壓油直接驅動：
②特有的自潤滑工作方式(即利用液壓驅動馬達泄油回路的泄漏油對其進行潤滑，馬達的泄漏油對高壓泵體傳動系統潤滑后，仍通過泄油管路流回液壓系統油箱)確保在使用過程中無須向高壓泵體傳動系統添加潤滑油；
③高壓泵采用正壓供水，無須中轉水箱，可直接安裝在掘進機機身上的合理位置處，高壓泵供水來自掘進機冷卻出水或靜壓水：
④噴霧系統完整的配套性生可在使用過程中基本上無須進行控制和維護：
⑤噴霧系統所配備的進水過濾器能確保對噴霧水的過濾，防止雜質進入高壓泵及噴霧系統。

BP25/8J機載噴霧泵結構特征與工作原理

BP25/8J機載噴霧泵由泵體和液壓馬達組成，BP25/8J機載噴霧泵系統利用掘進機自身行走液壓系統的高壓油作動力，通過液壓馬達驅動高壓泵工作，將供給高壓泵的低壓水轉換成高壓水后通過目L套的噴霧水路系統，由高壓噴霧器霧化成高速霧化流噴向產塵源，實現對粉塵的有效控制。

BP25/8J機載噴霧泵技術特征

輸出壓力：5—8 Mpa
輸出流量：0-50 L／min
工作油壓：<4·5MPa
主機質量：180KS
管路過濾器：過濾能力：80 L／min
過濾精度：0.1mm
工作水壓：≤3MPa
處理含塵風量：30-50 m3／min
額定輸出壓力：10 MPa
額定輸出流量：25 L/min
電機功率：5.5kw
電機電壓：660/1140V
工作水壓：≤ 3 MPa。
負壓除塵裝置：汽霧流有效射程：≥3 m
處理含塵風量：30-50 m3/min。

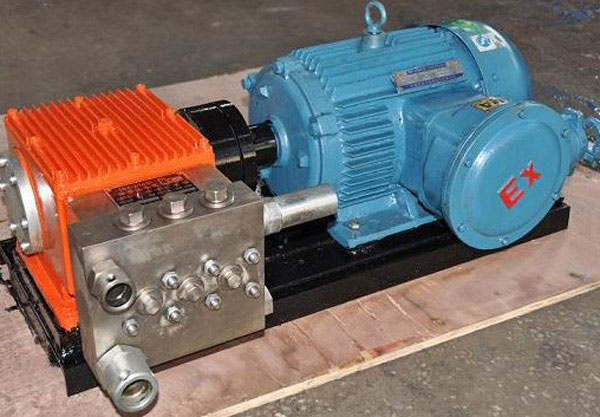

BP25/8J機載噴霧泵實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
