BPW250/6.3礦用噴霧泵站

BPW250/6.3礦用噴霧泵站產品介紹

BPW250/6.3礦用噴霧泵站工作環境

1、工作位置應相對水平。

2、工作環境溫度一般在 0℃～+40℃，相對濕度不超過 95%。

3、有甲烷、煤塵等爆炸性氣體的環境。

BPW250/6.3礦用噴霧泵站工作環境

水源通過進液閥門經過濾器過濾后經管路進入泵的吸液腔。噴霧滅塵泵由電動 機驅動，經過一對斜齒圓柱齒輪減速，帶動曲軸旋轉，再經連桿滑塊機構帶動柱塞 作往復運動，使水經吸、排液閥吸入和排出，從而使電能轉換成液壓能，輸出高壓 液體。泵的高壓排液出口處還裝有調整好的高壓安全閥，從而了液壓系統工作的可靠性。

本系列噴霧滅塵泵為臥式三柱塞往復泵，由臥式四極防爆電動機驅動，經聯軸器和一級斜齒圓柱齒輪減速后帶動曲軸旋轉，再經過連桿滑塊機構使曲軸的旋轉運動轉變為柱塞的直線往復運動。

曲軸以兩端主軸頸為支承點，安裝在箱體內。為便于安裝，兩端軸承均有軸承套定位及壓緊。曲軸各曲拐處與連桿大頭薄壁瓦配合。連桿大頭為剖分式結構，瓦蓋用連桿螺栓與連桿體對合聯接，鐵絲保險。連桿小頭制成球形，通過球座和球面 對開擋塊與滑塊連接。滑塊前端 T 形槽結構懸掛柱塞，便于柱塞的拆裝。曲軸外伸端裝有大齒輪，呈懸臂結構。小齒輪軸一端支承在箱體上，另一端支承在齒輪箱上， 齒輪箱以箱體端面及齒輪軸軸承的外圓定位，齒輪軸兩支承孔的同軸度要求。

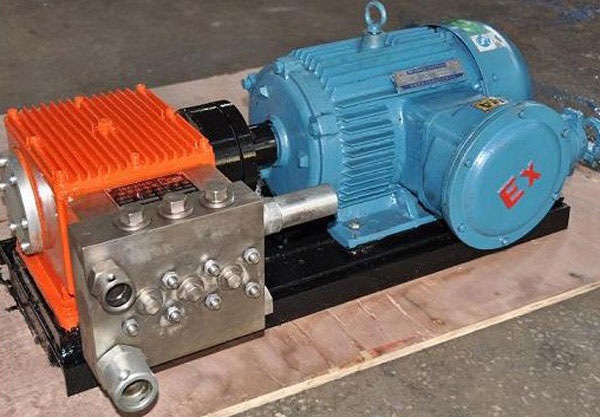

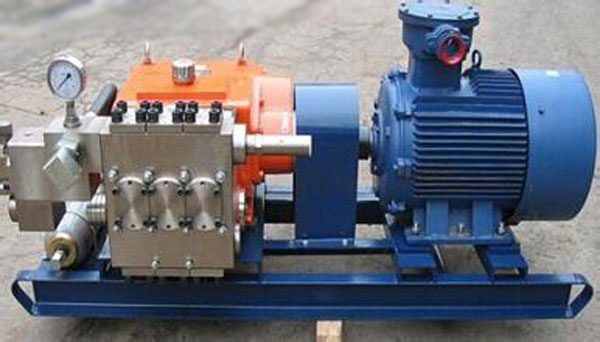

BPW250/6.3礦用噴霧泵站產品圖片

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
