耐磨多級離心泵

耐磨多級離心泵產品介紹

耐磨多級離心泵高效、耐磨可靠，壽命長，特別適用于礦山排水，抽送固體顆粒含量的體積濃度不大于1.5﹪（顆粒直徑小于0.5mm）的礦井水及其他類似液體，液體溫度不高于80℃。

耐磨多級離心泵設計原理

現有的多級離心泵，輸送清水一般采用一元理論設計，我公司針對煤礦使用的耐磨多級離心泵，抽送含有固體顆粒的煤水，在提高泵的吸上性能及水力設計上加入了 兩相流的設計理論，提高了泵的吸上揚程，減少煤水在泵內的沖擊磨損，能有效地轉換能量，從而提高泵的效率，延長泵的使用壽命。

耐磨多級離心泵產品特點

耐磨多級離心泵為分段式臥式多級泵，吸入口為水平方向，吐出口垂直向上。水泵通過聯軸器由原動機直接驅動。從原動機端看泵，泵為順時針方向旋轉。MD型泵主要由定子、轉子、軸承和軸封四大部分組成
1、定子部分主要由吸入段、中段、吐出段、導葉等組成，用拉緊螺栓將各段夾緊，構成工作室。
2、轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸的兩端裝有可更換的軸套用來保護軸。
3、軸承部分有滾動軸承和滑動軸承兩種：滾動軸承主要由軸承體、軸承和軸承壓蓋等組成，采用油脂潤滑。滑動軸承主要由軸承體、軸承蓋、軸瓦、防塵盤、油位計、甩油環等組成，采用稀油潤滑。
4、軸封采用填料密封，主要由進水段和填料函體上的密封函體、填料、擋水圈組成。密封工作室內的液體，起水封、水冷和水潤滑作用。水封水來源于泵內壓力水。

耐磨多級離心泵性能參數

由電動機通過柱銷聯軸器直聯泵帶動葉輪旋轉，葉輪中的葉片迫使液體旋轉，對液體做功，使其能量增加，液體在離心力的作用下，向葉輪四周甩出，通過導葉流道 將速度能轉換成壓力能。通過導葉把液體收集流入下一級葉輪，重復以上葉輪工作過程。當首級葉輪內的液體甩出后，首級葉輪進口內的壓力就低于進水管內的壓力，新的液體在這個壓力差的作用下被吸入首級葉輪，液體就連續不斷地從泵內流出。

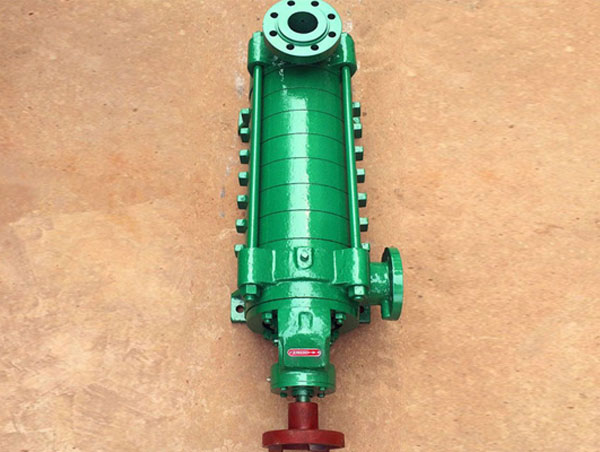

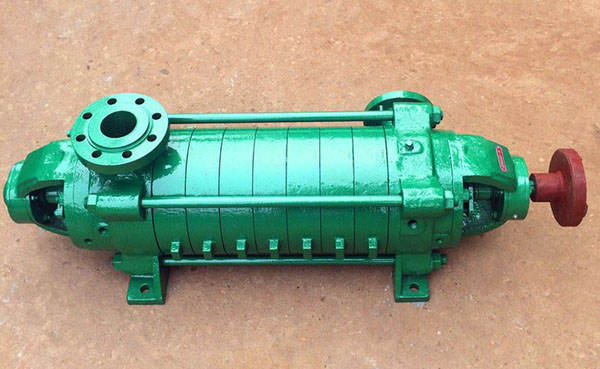

耐磨多級離心泵實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
