智能渦街流量計

智能渦街流量計產品介紹

智能渦街流量計與渦輪流量計相比，它沒有可動的機械部件，從而維護量小，儀表常數穩定，容易在工作環境中精度。與孔板相比，它的測量范圍大，壓力損失小，準確度高。渦街流量計屬于流體振動式流量計，可用于測量飽和蒸汽、過熱蒸汽，各種氣體（如煤氣、天然氣、壓縮空氣、氧氣、氮氣、氬氣、氫氣、二氧化碳等），水及低粘度、低溫液體（如鹽水、液氮）。汽液通用，無需實液標定；可準確測量封閉管道中蒸汽、氣體和液體的流量。有抗振、耐腐、高溫、防爆等多種類型供選用。通徑DN200以上為插入式；適用于冶金、化工、石油、煤氣、城市供排水、食品、紡織、礦山等工業過程，能源管理和環境工程行業。

智能渦街流量計特點

1、被測介質溫度范圍寬、可以測量-25°--400°高溫介質；

2、常溫流體工況下不斷流可在線維修。

3、采用抗機械震動，抗沖擊和抗臟污的結構新設計。

4、采用的集成電路，信號處理精度高，高抗干擾性，可靠性高。

5、可選用加寬量程型號，獲得優越的小流量性能和擴寬的流量范圍。

6、鈍截面形狀：這是產生旋渦的條件；

7、上下截面形狀相同，左右也對稱：流動接近二維流動的條件；

智能渦街流量計技術參數

測量介質：空氣、煤氣、蒸汽、廢氣等氣體和水等低粘度液體；耐腐型流量計測量各種腐蝕性介質

介質粘度：小于10cp

介質溫度：-50℃—+400℃

本體材料：1Cr18Ni9Ti(其他材料協議供貨)

傳感器密封：石墨墊片

環境溫度：-30℃—+80℃（特殊根據要求）

公稱直徑：DN15—DN300

測量精度：液體：測量值的±1%（普通），測量值的±0.5%（特 殊）氣體：測量值的±1%

量程比：20：1

壓力等級：PN25，PN40（高壓可特殊制造）

連接方式：夾持式： DN15--DN150 法蘭式： DN15--DN300

防爆形式：非防爆型隔爆型本安型

防護等級：IP67

轉換器殼體：壓鑄鋁,上漆

供電電壓：12—36VDC

輸出信號：兩線制4--20mA電流輸出可編程脈沖輸出 傳感器渦街頻率輸出

現場顯示：可編程設定顯示瞬時流量、累積流量和百分比流量

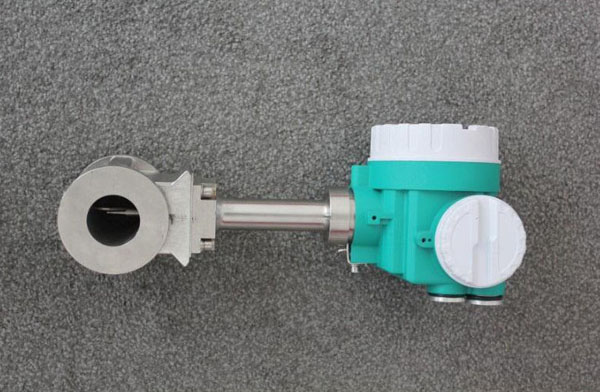

智能渦街流量計實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
