LWGY系列智能一體化渦輪流量計

LWGY系列智能一體化渦輪流量計產品概述

LWGY系列智能一體化渦輪流量計產品特點

1、高準確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2、重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到高的準確度，在貿易結算中是優先選用的流量計；
3、具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；
4、所有有效數據掉電后保持10年不丟；
5、范圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等
9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

LWGY系列智能一體化渦輪流量計工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器(由磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k 式中：

f——脈沖頻率[Hz]；

k——傳感器的儀表系數[1/m³]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k

Q——流體的瞬時流量(工作狀態下)[m3/h]；

3600——換算系數。

LWGY系列智能一體化渦輪流量計技術參數

公稱通徑：(4～200)mm；

介質溫度：(-20～70)℃；(-20～120)℃。

環境溫度：(-20～50)℃

準確度：±0.5％、±1％(特定可達±0.2％)。

供電電源：3.6V電池供電，可連續使用3年以上。

顯示方式：交替顯示瞬時流量和累計流量，累計流量七位顯示(00000.01ｍ或000.0001ｍ)，瞬時流量七位顯示(000.0001ｍ3/h)。也可單獨顯示瞬時流量或累計總量。

儀表系數：現場可置入。

掉電保護：儀表系數、累計流量值掉電保持十年不丟。

具有小信號切除功能。

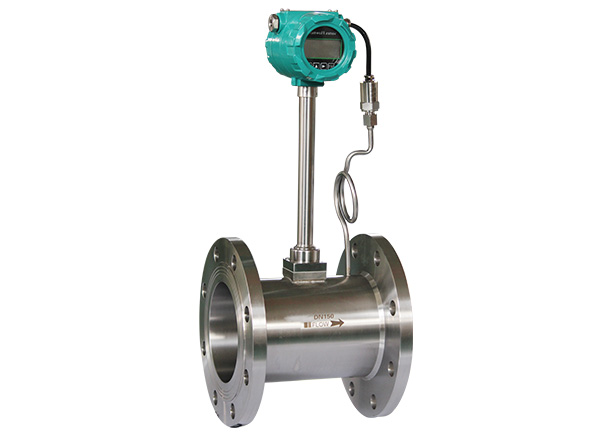

LWGY系列智能一體化渦輪流量計實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
