YCS800礦用瞬變電磁儀

YCS800礦用瞬變電磁儀簡介

YCS800礦用本安型瞬變電磁儀，主要用于煤礦井下或工程隧道掌子面超前及側壁探測。該儀器具有發射電流大，抗干擾能力強、探測距離長、接收分辨率高、測量精度高、體積小、重量輕、攜帶方便、人機交互式等特點，可準確地提供掌子面前方80m～120m范圍內的地質（水文地質）情報資料，為隧道掘進施工提供安全保障。

YCS800礦用瞬變電磁儀應用領域

YCS800礦用本安型瞬變電磁儀主要用于礦山、地鐵、高鐵、公路隧道掌子面前方及隧道側壁的地質超前（水文地質）探測。也可用于礦藏體探測

YCS800礦用瞬變電磁儀技術特點

1)可預報隧道掌子面前方及周邊80米～120米范圍內，含水斷層、裂隙水、溶洞含水等情況。

2)電路集成度高，主機集接收和發射功能于一體，結構緊湊、體積小、重量輕、攜帶和操作方便。無需外接大體積發射機。

3)發射電流大，性能強，探測距離遠。

4)一體化線圈。（發射、接收線圈一體，體積小，現場操作簡單，便攜耐用。

5)二維成像，三維模擬成像。對探測的隧道掌子面前方情況，一目了然。

6)探測精度高，分辨能力強，采樣快捷，技術性處于國內水平。

7)高分辨率真彩顯示屏，觸摸屏和鍵盤輸入方式，人機交互式操作界面，觸摸顯示，智能機型，容易上手操作。

YCS800礦用瞬變電磁儀技術指標

1)線圈規格：1.5m×1.5m、2m×2m(可定制：1m×1m、5m×5m)；

2)發射電流：1～5A；

3)電流脈沖寬度：10ms、20ms、40ms；

4)關斷時間：0.1us～20us（與線圈電感相關）；

5)發射波形：雙極性矩形波；

6)發射頻率：2.5Hz、3.125Hz、6.25Hz、12.5Hz、25Hz、62.5Hz、75Hz、400Hz、800Hz；

7)發射電壓：7.5～12V；

8)疊加次數：1-65536；

9)測道數：3000；

10) AD轉換器：24位；

11)采樣間隔：2us；

12)信號分辨率：1uV；

13)存儲容量：256GB；

14)端口：USB2.0、WI-FI；

15)電源工作時間：8小時。

16)顯示器：10英寸彩色液晶屏，觸摸控制；

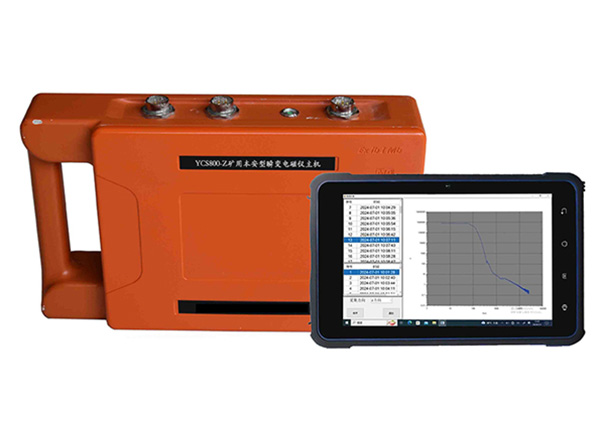

YCS800礦用瞬變電磁儀實物圖
