CXK12(B) 礦用鉆孔成像儀

CXK12(B)礦用鉆孔成像儀簡介

CXK12(B)礦用鉆孔成像儀是全新打造袖珍型電視成像儀，采用2000萬像素全景攝像、成像儀技術；圖像高保真，探頭內置高精三維羅盤，可以量測任意全傾角的鉆孔結構產狀角度；實現視頻錄像、拼圖成像、鉆孔軌跡測量、γ射線等多功能為一體的成像儀。剖面實時自動提取， 圖像清晰逼真， 深度自動準確校準，可對所有的觀測孔、全柱面視頻錄制、軌跡及成像（垂直孔/水平孔/斜孔/俯、仰角孔）、自然伽馬測井曲線輔助劃分巖性。

CXK12(B)礦用鉆孔成像儀用途

適用于工程地質、水文地質、地質找礦、巖土工程、礦山等部門；適用于垂直孔、水平孔和傾斜孔（俯角、仰角），錨索（桿）孔、地質鉆孔和混凝土鉆孔等各類鉆孔，可形成數字化鉆孔巖芯，保存，特別適合于無法取得實際巖芯的破碎帶地層：

（1）用于工程水文地質：觀測鉆孔中地質體的各種特征及細微構造，如地層巖性、巖石結構、斷層、裂隙、夾層、巖溶等，編錄地質柱狀圖；

（2）用于礦產地質：觀測礦體礦脈厚度、傾向和傾角，鉆孔自身的傾向和傾角；

（3）用于煤礦等礦山：觀測和定量分析煤層等礦體走向、厚度、傾向、傾角，層內夾矸及與頂板巖層的離層裂縫程度等；

（4）用于混凝土：觀察混凝土內空洞、裂隙、離析等缺陷的位置及程度；

（5）用于管樁：觀測樁內的各種異常和缺陷,定量分析接頭質量及破碎、斷裂、裂隙的長度、寬度及走向等；

（6）用于地下管道：觀察管道內容物，定量分析管道裂隙及破碎、斷裂位置、長度、寬度及走向等；

（7）用于水井維修：檢測井壁的裂隙、錯位、井下落物、濾水管孔堵塞及流砂位置等情況。

 本設備不僅能實時直觀地觀測到鉆孔內的各種結構構造，而且能將整個鉆孔進行視頻成像、鉆孔軌跡成像，并可現場成鉆孔展開圖和后期三維柱狀圖可以生動直觀地再現孔內結構體并進行定量分析。

CXK12(B)礦用鉆孔成像儀技術指標

1.探頭攝像機像素：彩色2000萬像素；分辨率700TVLine；0.01LUX；

2.軌跡測量精度：方向角：0°～360°，高分辨精度0.1°；

             俯仰角：0°～±90°，高分辨精度0.1°；

             橫滾角：0°～±180°，高分辨精度0.1°；

3.伽馬射線：自然伽馬測井曲線輔助劃分巖性，找出煤巖分界；統計起伏：＜10%，計數范圍：本底-10000Cps；

4.探頭耐壓：不低于20MPa；

5.適用孔深：1米～1200米可定制；

6.探頭外徑：Φ24、Φ32、Φ43、Φ52、Φ67等，適用孔徑Φ28～Φ300mm；

7.探頭光源：旋鈕調節；

8.主機尺寸：8英寸真彩高亮液晶屏、228mm×225mm×94mm；重量：主機3.7Kg，探 頭≤4Kg；

9.傳輸模式：U盤模式傳輸；

10.供電電池：直流12V鎳氫電池，工作電流≤710mA，連續工作10小時；

11.存儲單元：內置256G固態硬盤，可存儲4000余米的鉆孔數據；

12.采集速度及方式：≥0.20m/s；

13.深度誤差：深度誤差≤0.1%，深度分辨精度0.01mm；

14.可對垂直孔、水平孔、斜孔測試，可量測任意傾角的鉆孔結構產狀角度；

15.同時實現數字視頻、拼圖成像、鉆孔軌跡測量、自然伽馬測井曲線輔助劃分巖性；

16.軟件分析：可以生成三維柱狀圖、鉆孔展開圖、巖性描述、工程信息等；

17.軟件能三維顯示鉆孔軌跡與設計軌跡，軌跡數據可導出CAD格式；

18.主機采集和顯示為一體機；

19.不更換探頭情況下，可任意切換水平垂直兩種模式；

20.工作溫度：-20℃～60℃。

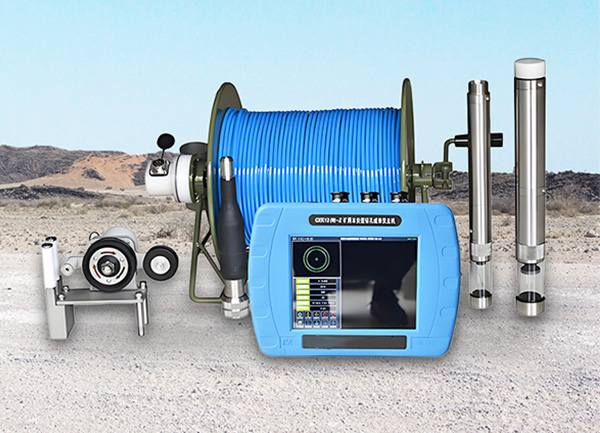

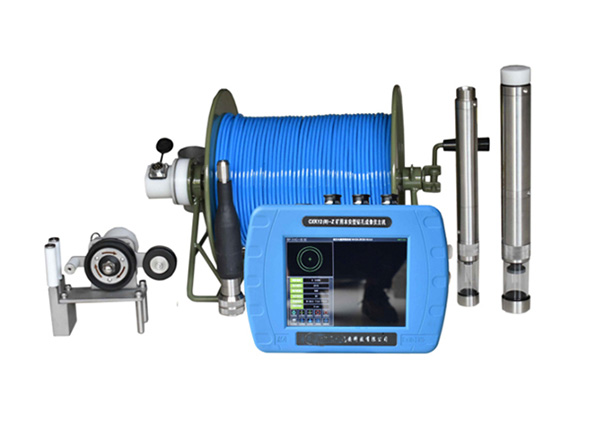

CXK12(B)礦用鉆孔成像儀實物圖
