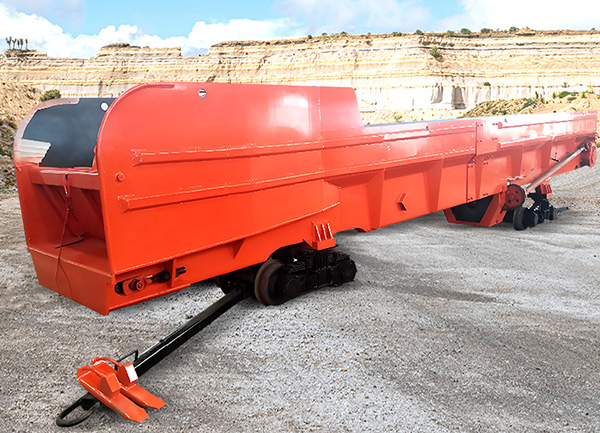

SD系列梭式礦車

SD系列梭式礦車(在煤礦又稱移動式矸石倉)是一種出碴運輸設備，主要用于地下礦平巷、鐵路隧道、水工涵洞、軍事涵洞等工程掘進施工。

在線咨詢

在手機上查看本產品

中煤官方微信支付

SD系列梭式礦車同類產品推薦

SD系列梭式礦車產品詳情

SD系列梭式礦車產品介紹

SD系列梭式礦車(在煤礦又稱移動式矸石倉)是一種出碴運輸設備，主要用于地下礦平巷、鐵路隧道、水工涵洞、軍事涵洞等工程掘進施工。梭式礦車一般由機車牽引，可以與挖掘式裝載機、鑿巖臺車等配套使用，組成平巷掘進機械化作業線。

SD系列結構及性能特點

車箱內裝有刮板運輸機，可自動裝卸碴石，裝卸速度快，效率高。

轉向架采用鋼板彈簧結構型式，減震性能好，運行平穩，不易掉道。

SD系列搭接梭車具有特殊設計，梭車的前一車箱的卸料端能伸入后一車箱的裝料端，從而實現在梭車組列使用時的穿套搭接。即能單車使用、又能組列使用，搭接式梭車既能搭接轉載，又能搭接運行。梭車由機車牽引至卸碴場，進行自動端卸和側卸，但在側卸時要求在卸碴處鋪岔道和雙軌，車體繞轉向架旋轉一定的角度，即可實現側面卸碴。

車體分前后兩個部分，特殊情況下，考慮到解體下井的因素，可進一步拆分，以利于井下運輸。

梭式礦車分防爆型和非防爆型兩種，供用戶選擇。

SD系列梭式礦車技術參數
型號		ST(D)-8B	ST(D)-14B	ST(D)-25B
容積(m3)		8	14	25
自重(t)		10.2	13.6	22.6
載重(t)		16	28	50
軌距(mm)		600/762/900
外形尺寸	長(m)	9.5	11.25	16.2
	寬(m)	1.5	1.77	1.75
	高(m)	1.8	2.56	3.24
轉彎半徑(單車)(m)≥		15	18	25
接載高度(m)		1.2	1.45	1.7
卸載時間(min)		1.5	2	3.5
運行速度(km/h)≤			15	15
電動機功率(kW)≤		13	18.5	22x2
驅動形式(單/雙)		單驅	單驅	雙驅
轉向架中心距(mm)		5400	5450	9500
適用鋼軌(Kg/m)		≥24	≥33	≥38
適用巷道斷面(寬*高)(m)		3x3	3.4x3.5	4x4.5
