ZPA-100S型粉塵濃度超限灑水降塵裝置

ZPA-100S型粉塵濃度超限灑水降塵裝置概述

ZPA-100S型粉塵濃度超限灑水降塵裝置， 是依托粉塵濃度傳感器開發的新一代智能化、人性化礦用自動噴霧降塵裝置。該套裝置由KX JPA-127S型礦用自動灑水降塵裝置控制箱、ZP-12.5G型礦用自動灑水降塵裝置用光控傳感器、DFB 20/10.0礦用隔爆型電動球閥等構成。當作業現場的粉塵濃度超過粉塵濃度傳感器所設定的限定值時，裝置關閉電動球閥停止噴霧降塵，粉塵濃度傳感器測得的粉塵濃度值實時就地顯示，并可以接入煤礦安全監控系統分站，實現作業現場粉塵濃度的遠程在線監測。該裝置主要用于煤礦井下回風大巷、采掘工作面回風巷道、車場、煤倉及其他需要對粉塵噴霧降塵的場所，降低粉塵濃度，凈化風流，改善工作環境，防止粉塵危害，保護工人健康。

ZPA-100S型粉塵濃度超限灑水降塵裝置主要技術參數

1、輸入電壓：127VAC

2、粉塵濃度超限值設定范圍：0~999.9mg/m3

3、光控傳感器控制距離：(0~5)m

4、灑水延時時間：1~999s

5、人員通過停止灑水時間：1~999s

6、電動球閥適用水壓：(0.2~10.0) MPa

7、電動球閥通過水量：≥25L/min

ZPA-100S型粉塵濃度超限灑水降塵裝置結構特征及工作原理

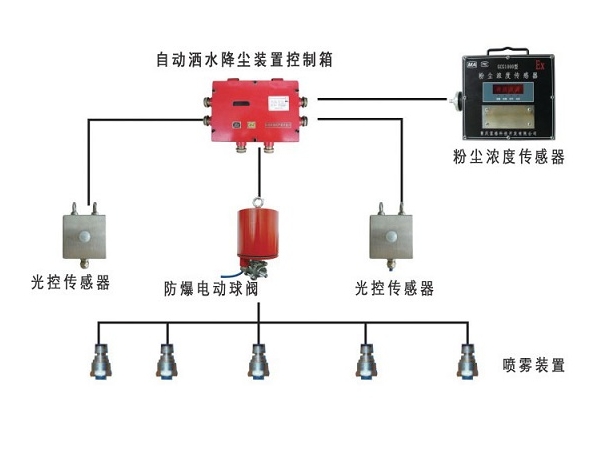

裝置由KX JPA-127S型礦用自動灑水降塵裝置控制箱、ZP-12.5G型礦用自動灑水降塵裝置用光控傳感器、DFB 20/10.0礦用隔爆型電動球閥等部分組成。

粉塵濃度傳感器負責監測作業現場的粉塵濃度，當粉塵濃度超過設定值后粉塵濃度傳感器輸出控制信號到控制箱，定時控制電路通過繼電器控制電動球閥的電源，從而控制其打開，噴霧降塵開始，當粉塵濃度降到設定值以下后，粉塵濃度傳感器輸出信號到控制箱，定時控制電路通過繼電器控制電動球閥的電源，從而控制其關閉，噴霧降塵結束。在噴霧降塵的過程中，當有人員通過噴霧區域時，光控傳感器感應人體發出的紅外信號并將其轉換成電信號，該信號輸入到熱釋電紅外控制電路，熱釋電紅外控制電路通過繼電器控制電動球閥的電

源，從而控制其關閉，暫停噴霧過程，人員通過后恢復噴霧降塵。

粉塵濃度傳感器還可接入煤礦安全監控系統井下分站，對井下現場的粉塵濃度進行在線連續監控。

ZPA-100S型粉塵濃度超限灑水降塵裝置產品圖片
