塵控灑水裝置

塵控灑水裝置介紹

塵控灑水裝置主要用于煤礦進下大巷、工作面、掘進巷、回風巷、皮帶轉載點等粉塵濃度檢測自動灑水降塵，凈化環境空氣。

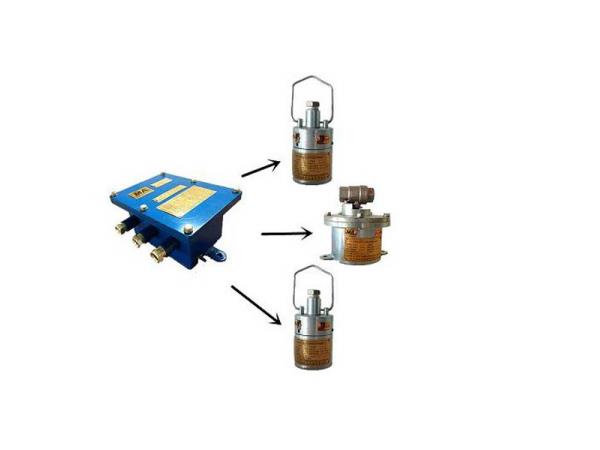

塵控灑水裝置由主控箱、電動球閥、粉塵濃度傳感器、熱釋光控傳感器組成，主控箱輸出本安電動粉塵濃度傳感器、熱釋光控傳感器和電動球閥。

塵控灑水裝置工作過程：

工作狀態中粉塵傳感器根據使用場所要求任意設定粉塵濃度值，當測量現場粉塵濃度值達到值時，粉塵濃度傳感器將輸出信號上傳到主控箱，主控箱通過預設程序控制電動球閥打開噴霧降塵，當粉塵濃度低于傳感設定值電動球閥自動關閉停止噴霧，在粉塵超限噴霧降塵過時，當有行人或車輛通過，安裝在噴霧區域上下風巷的熱釋光控傳感器控測到人體熱釋信號和移動信號，噴霧將自動停止噴灑或車過后自動恢復噴霧。

塵控灑水裝置技術參數

1. 輸入電壓 ：127V AC 電壓波動范圍 ：標稱值80%～120%。
2. 控制性能
a）當粉塵濃度超過設定值時，控制箱的非本安輸出口應輸出AC 127V±25V，電磁閥開啟，當粉塵濃度低于設定值時，經過延時后，應能關閉電磁閥。
b）粉塵濃度超過設定值時，控制箱輸出口處于開啟狀態，當光控傳感器接收到人體信號時，控制箱應能關閉電磁閥，經過延時后，控制箱的非本安輸出口應重新輸出AC 127V±25V，電磁閥開啟。
3. 光控信號停止
4. 灑水延時時間 （1～999） s （出廠設定：30s）
5. 粉塵濃度超限灑水信號延時時間 (1～999） s （出廠設定：120s）
6.設定的延時誤差 ±3s
7. 裝置適應
8.水壓范圍 （0.2～10.0）MPa
9. 控制箱 外形尺寸 320×200×140mm 重量 ≤21kg
10.粉塵濃度傳感器外形尺寸 240 ×220 ×120mm 重量 ≤5kg 電磁閥外形尺寸70×40 ×160mm 重量 ≤1.2kg 光控傳感器外形尺寸 130 ×90 ×30mm 重量 ≤0.5kg
裝置總重量 ≤27.7kg

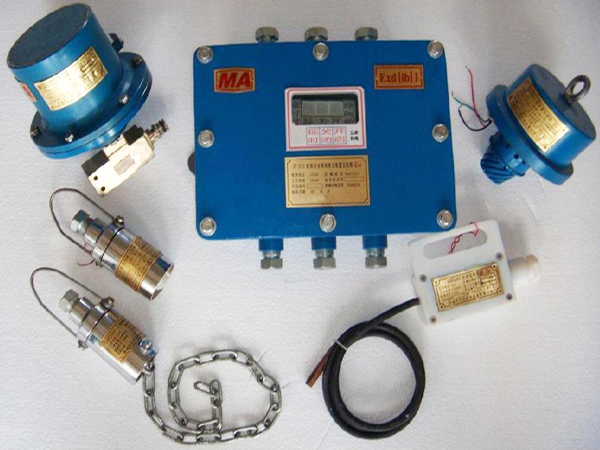

產品實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
