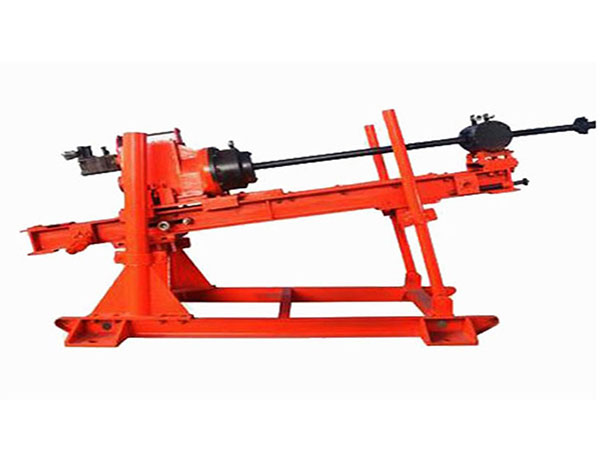

ZDY系列煤礦用全液壓坑道鉆機

ZDY系列煤礦用全液壓坑道鉆機主要用于煤礦井下鉆進抽（排）放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其它工程孔。

在線咨詢

在手機上查看本產品

中煤官方微信支付

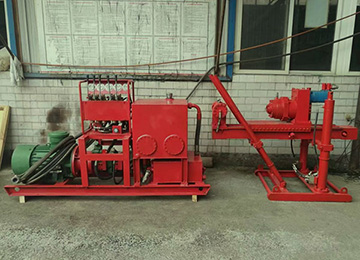

ZDY系列煤礦用全液壓坑道鉆機同類產品推薦

ZDY系列煤礦用全液壓坑道鉆機產品詳情

ZDY系列煤礦用全液壓坑道鉆機產品介紹

ZDY系列煤礦用全液壓坑道鉆機主要用于煤礦井下鉆進抽（排）放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其它工程孔。適用于巖石堅固性系數ｆ≤10的各種煤層、巖層。鉆機可在基本參數表中規定的方位角和傾角范圍任意鉆孔。

ZDY系列煤礦用全液壓坑道鉆機結構特征

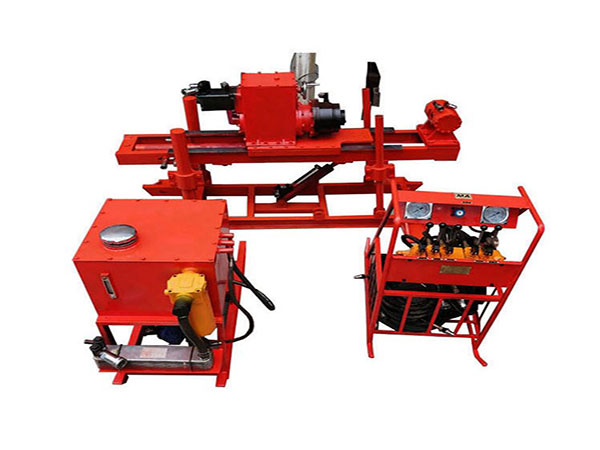

ZDY系列煤礦用全液壓坑道鉆機主要由泵站、動力頭、機架、立柱框架、操作臺和鉆具等部分組成。鉆機泵站和動力頭由不同管徑的高壓管連接，接頭全部采用快速聯接頭，安裝撤卸搬運方便。泵站是通過防爆電機驅動油泵轉動，將電能轉換成旋轉油路和推進油路的液壓能（壓力油），再通過操縱臺上的閥組將壓力油輸送到液壓執行機構，從而實現鉆機的各種功能。

ZDY系列煤礦用全液壓坑道鉆機技術參數

	ZDY-1200S	ZDY-1900S	ZDY-3200S	ZDY-4000S
鉆孔深度(m)	200	300	350	400
鉆桿直徑(m)	50、63.5	63.5、73	63.5、73	63.7、73
鉆孔傾角(°)	±90
輸出轉速(r/min)	80/210	90/250	90/250	85/210
輸出轉矩(N.m)	1200/340	1900/680	3200/1150	4000/1620
給進力(kN)	40	80	80	80
起拔力(kN)	60	110	110	110
正常給進速度(m/min)	0-1.5	0-1.5	0-1.5	0-1.5
給進行程(mm)	850/650	850/650	850/650	850/650
電機功率(kw)	22	37	45	55
主機外形尺寸(mm)	18509101460	200010801560	200010801478	200010801478
整機重量(kg)	1732	2040	2350	2400

	ZDY-650	ZDY-750	ZDY-1250	ZDY-2300
鉆孔深度(m)	150	150	200	300
鉆桿直徑(m)	42	42、50	50	63.5
鉆孔傾角(°)	士90
輸出轉速(r/min)	120	105/300	80/170	70/160
輸出轉矩(N.m)	650	750/280	1250/600	2300/1000
給進力(kN)	50	40	60	110
起拔力(kN)	30	30	45	80
正常給進速度(m/min)	0-1.5	0-1.5	0-1.5	0-1.5
給進行程(mm)	850/650	850/650	850/650	850/650
電機功率(kw)	15	18.5	22	37
主機外形尺寸(mm)	21078801000	21007001000	226510801380	227611801478
整機重量(kg)	860	1100	1600	2230

	ZDY-650	ZDY-750	ZDY-1250	ZDY-2300	ZDY-3200	ZDY-4000
鉆孔深度(m)	150	150	200	300	350	400
鉆桿直徑(m)	42	42、50	50	63.5	63.5、73	63.7、73
鉆孔傾角(°)	水平方向360、垂直方向360
輸出轉速(r/min)	120	105/300	80/170	70/160	90/250	85/210
輸出轉矩(N.m)	650	750/280	1250/600	2300/1000	3200/1150	4000/1620
給進力(kN)	50	40	60	110	80	80
起拔力(kN)	30	30	45	80	110	110
正常給進速度(m/min)	0-1.5	0-1.5	0-1.5	0-1.5	0-1.5	0-1.5
給進行程(mm)	850/650	850/650	850/650	850/650	850/650	850/650
電機功率(kw)	15	18.5	22	37	45	55
主機外形尺寸(mm)	210710002000	210010002000	226510002000	227610002000	200010002000	200010002000
整機重量(kg)	860	1100	1600	2230	2350	2400
