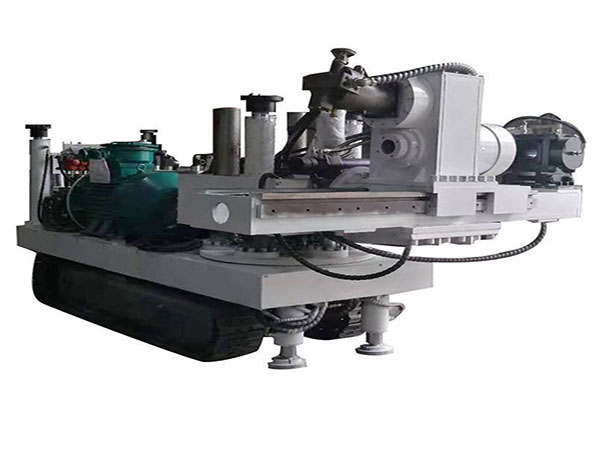

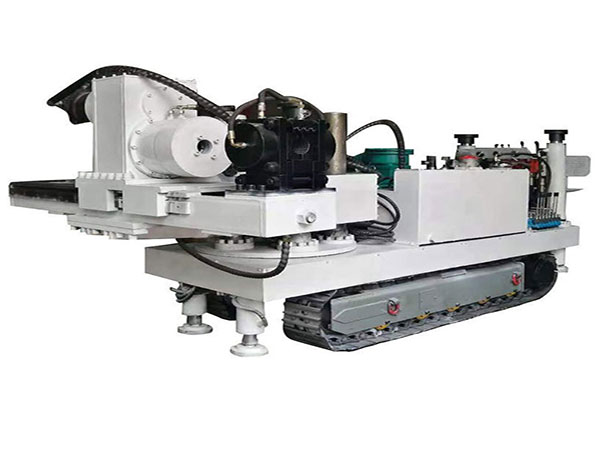

ZDY-LPS系列煤礦用全液壓履帶式坑道鉆機

ZDY-LPS系列煤礦用全液壓履帶式坑道鉆機是一種履帶自行式全液壓動力頭鉆機，轉速范圍寬、扭矩大，能滿足煤礦井下鉆進各種用途的鉆孔，如抽放瓦斯孔、注水孔及其它工程用孔，也可用于地表工程施工。主要用于大口徑牙輪鉆進，也適用于大口徑硬質合金鉆進和沖擊回轉鉆進。

在線咨詢

在手機上查看本產品

中煤官方微信支付

ZDY-LPS系列煤礦用全液壓履帶式坑道鉆機同類產品推薦

ZDY-LPS系列煤礦用全液壓履帶式坑道鉆機產品詳情

ZDY-LPS系列煤礦用全液壓履帶式坑道鉆機介紹

ZDY-LPS系列煤礦用全液壓履帶式坑道鉆機是一種履帶自行式全液壓動力頭鉆機，轉速范圍寬、扭矩大，能滿足煤礦井下鉆進各種用途的鉆孔，如抽放注水孔及其它工程用孔，也可用于地表工程施工。主要用于大口徑牙輪鉆進，也適用于大口徑硬質合金鉆進和沖擊回轉鉆進。

ZDY-LPS系列煤礦用全液壓履帶式坑道鉆機特點

鉆機為整體式布局，由主機、操縱臺、泵站、履帶車體和穩固裝置五大部分組成，各部分之間用高壓膠管和螺栓連接，結構緊湊，可靠性好。

機械自動擰卸鉆具，夾持器卡瓦取出，擴大其通孔直徑，便于起下粗徑鉆具，可減輕工人勞動強度，提高工作效率。

單油缸直接給進與起拔鉆具，結構簡單，安全可靠，給進、起拔能力大，提高了鉆機處理事故的能力。

變量油泵和變量馬達相結合進行無級調整，轉速和扭矩都可大范圍調整，提高了鉆機對不同鉆進工藝的適應能力。

回轉器通孔直徑大，更換不同直徑的卡瓦可適用不同直徑的鉆桿，鉆桿的長度不受鉆機本身結構。

鉆機水平方位鉆角范圍大，滿足各方位的鉆孔要求，用支撐油缸調整機身角度方便省力，安全可靠。

通過操縱臺進行集中操作，人員可遠離孔口一定距離，有利于人身安全。

液壓系統保護裝置完備，提高了鉆機工作的可靠性，主要液壓元件采用國產*定型產品，性能穩定可靠，通用性強。

ZDY-LPS系列煤礦用全液壓履帶式坑道鉆機技術參數

	ZDY-1200LPS	ZDY-1250LPS	ZDY-1900LPS	ZDY-2300LPS
鉆孔深度	200	200	300	300
鉆桿直徑	50、63.5	50	63.5、73	63.5
鉆孔傾角(°)	水平方向360、垂直方向360
輸出轉速(r/min)	80/210	80/170	90/250	70/160
輸出轉矩(N.m)	1200/340	1250/600	1900/680	2300/1000
給進力(kN)	40	60	80	110
起拔力(kN)	60	45	110	80
正常給進速度(m/min)	0-1.5	0-1.5	0-1.5	0-1.5
給進行程	850/650	850/650	850/650	850/650
電機功率	22	22	37	37
主機外形尺寸	320010001600	320010001600	320010001600	320010001600
整機重量	約5200	約5200	約5400	約5400
行走速度(m/min)	18	18	18	18
爬坡能力(°)	20	20	20	20
橫向水平施工高度(°)	0.62-1.72	0.62-1.72	0.6-1.78	0.6-1.78
縱向水平施工高度(°)	0.62-1.72	0.62-1.72	0.6-1.78	0.6-1.78
工作段面不低于(寬m*高m)	3*3	3*3	3*3	3*3

	ZDY-3200LPS	ZDY-3500LPS	ZDY-4000LPS
鉆孔深度	350	350	400
鉆桿直徑	63.5、73	63.5、73	63.5、73
鉆孔傾角(°)	水平方向360、垂直方向360
輸出轉速(r/min)	90/250	90/250	85/210
輸出轉矩(N.m)	3200/1150	3500/1250	4000/1620
給進力(kN)	80	80	80
起拔力(kN)	110	110	110
正常給進速度(m/min)	0-1.5	0-1.5	0-1.5
給進行程	850/650	850/650	850/650
電機功率	45	45	55
主機外形尺寸	332010001600	332010001600	339010001600
整機重量	約5800	約5800	約5800
行走速度(m/min)	18	18	18
爬坡能力(°)	20	20	20
橫向水平施工高度(°)	0.6-1.8	0.6-1.8	0.6-1.8
縱向水平施工高度(°)	0.6-1.8	0.6-1.8	0.6-1.8
工作段面不低于(寬m*高m)	3*3	3*3	3*3

	ZDY-4200LPS	ZDY-4500LPS	ZDY-6000LPS
鉆孔深度	350	400	600
鉆桿直徑	63.5、73	63.5、73	73、89
鉆孔傾角(°)	水平方向360、垂直方向360
輸出轉速(r/min)	70/210	70/210	70/210
輸出轉矩(N.m)	4200/1100	4500/1200	6000/2000
給進力(kN)	100	100	140
起拔力(kN)	130	130	140
正常給進速度(m/min)	0-1.5	0-1.5	0-1.5
給進行程	850/650	850/650	850/650
電機功率	55	55	75
主機外形尺寸	339010001600	339010001600	380013001800
整機重量	約5800	約5800	約6300
行走速度(m/min)	18	18	18
爬坡能力(°)	20	20	20
橫向水平施工高度(°)	0.6-1.8	0.6-1.8	0.6-1.8
縱向水平施工高度(°)	0.6-1.8	0.6-1.8	0.6-1.8
工作段面不低于(寬m*高m)	3*3	3*3	3*3

	ZDY-6500LPS	ZDY-8000LPS	ZDY-10000LPS	ZDY13000LPS
鉆孔深度	600	800	1000	1300
鉆桿直徑	73、89	73、89	73、89、114	73、89、114
鉆孔傾角(°)	水平方向360、垂直方向360
輸出轉速(r/min)	70/210	55/160	55/160	55/160
輸出轉矩(N.m)	6500/2100	8000/2750	10000/3100	13000/4000
給進力(kN)	140	160	160	160
起拔力(kN)	140	160	160	160
正常給進速度(m/min)	0-1.5	0-1.5	0-1.5	0-1.5
給進行程	850/650	850/650	850/650	850/650
電機功率	90	90	110	132
主機外形尺寸	380013001800	380013001800	380013001800	380013001800
整機重量	約6300	約6800	約6800	約7300
行走速度(m/min)	18	18	18	18
爬坡能力(°)	20	20	20	20
橫向水平施工高度(°)	0.6-1.8	0.6-1.8	0.6-1.8	0.6-1.8
縱向水平施工高度(°)	0.6-1.8	0.6-1.8	0.6-1.8	0.6-1.8
工作段面不低于(寬m*高m)	3*3	3*3	3*3	3*3
