雙速多用絞車采用“雙軸多級”傳動特點，實現了大的傳動比。采用“齒-聯”傳動系統的傳動原理，不但實現了慢、快兩個速度，并實現了快、慢速的大速比，很好地實現了快、慢速礦用絞車的一體化。采用“長條形對稱”結構，實現了結構緊湊、外形美觀實用，適合于煤礦井下狹窄空間的作業，也很方便地進行不同工作地點的自移。傳動效率高、工作效率高、容繩量大、操作簡單、使用方便，并具有可靠的雙閘制動。結構工藝簡單，可靠，成本低。使用壽命長、維護維修費用低。
JSDB-19型雙速絞車，它應用廣，實現了快、慢兩個速度，其慢速可代替現有的回柱絞車和慢速絞車，其快速可代替現有的調度絞車和運輸絞車。
雙速多用絞車由電動機經帶制動輪的聯軸器、減速箱，再經過一級開式齒輪傳動傳遞到滾筒，牽引鋼絲繩進行工作。通過扳動調速手把實現絞車調速。通常狀況下用電動機與減速箱之間的制動閘實現制動。
雙速多用絞車主要由以下七部分組成：（1）電動機（2）聯軸器（3）制動閘（4）變速手把（5）減速箱（6）卷筒裝置（7）底座。
|
型號 |
JSDB-10 |
JSDB-13 |
JSDB-19 |
JSDB-25 |
|
鋼絲繩直徑 |
22mm |
24mm |
30mm |
30mm |
|
卷筒容繩量 |
200m |
180m |
400m |
500m |
|
電動機功率 |
18.5kw |
22kw |
45kw |
55kW |
|
慢速平均繩速 |
0.115m/s |
0.147m/s |
0.145m/s |
0.20m/s |
|
慢速內層X大靜張力 |
140KN |
200KN |
320KN |
390KN |
|
慢速外層X大靜張力 |
100KN |
130KN |
190KN |
250KN |
|
快速外層X大靜張力 |
17KN |
15KN |
25KN |
30KN |
|
快速內層X大繩速 |
0.78m/s |
1.3m/s |
1.538m/s |
1.5m/s |
|
外形尺寸 |
2389*772*1002mm |
3182*968*987mm |
3825*1214*1470mm |
3875*1274*1187mm |
|
總重量 |
1900kg |
2980kg |
5480kg |
7800kg |

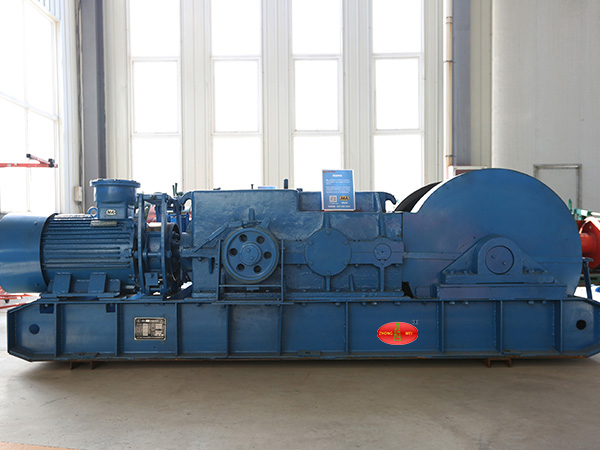

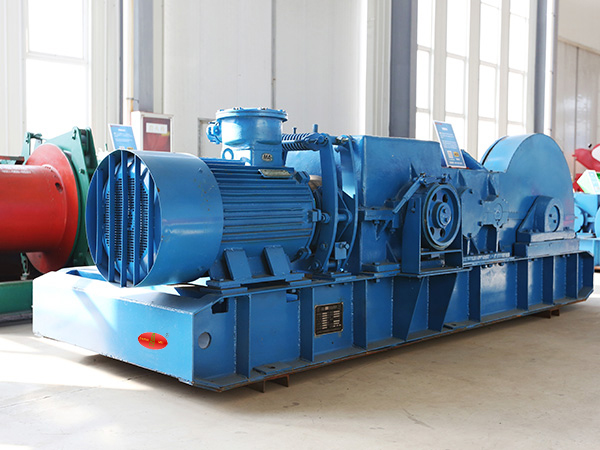

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
