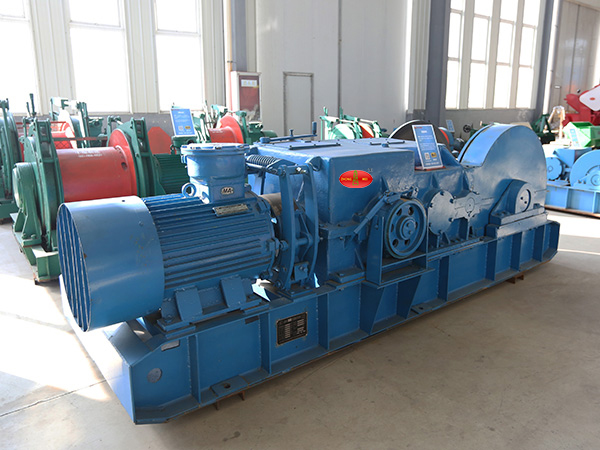

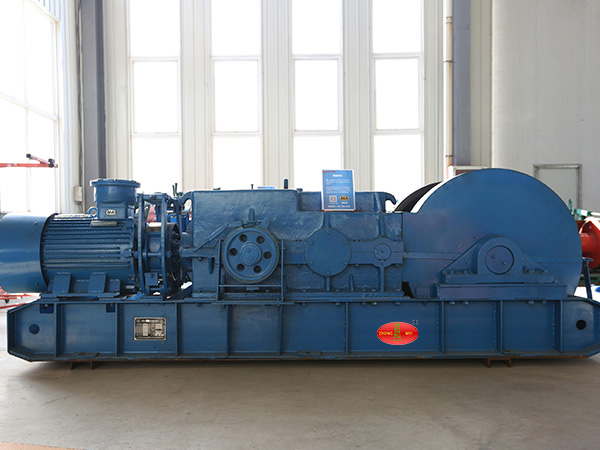

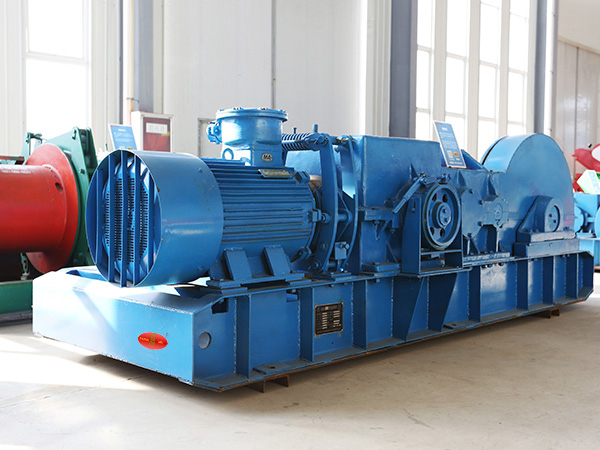

雙速多用絞車具有快速和慢速兩檔速度，主要用于井下采煤工作面，綜采設備及各類機電設備的搬遷等輔助運輸工作，以及井下采掘工作面，進底車場、上山下山、煤礦地面等處的礦車調度、物料運輸工作，還可用于回采工作面的回柱放頂。
雙速多用絞車組成：包括底架、電動機、聯軸器、制動閘、減速器、卷筒裝置組成。
底架是一個型鋼焊制而成的框架，前后兩側各有一槽鋼，兩端用鋼板相連，其槽內有筋板，下面焊有一鋼板，鋼板下還焊有兩條狀鋼板，底架左側依次焊有三段小槽鋼，左側二段槽鋼面上有鋼板，并開有腰形孔；
電動機用螺栓組固定其上，另一小槽鋼面上橢鋼板、開有一園孔，三段小槽鋼右側兩槽鋼間焊有筋板，槽鋼面上開有通園孔；
減速鉻和卷筒裝置依次固定在底架的槽鋼面上，槽鋼底面、板上開有若干園孔，側板兩端開有園孔；
卷裝置主等由軸支承、卷筒、大齒圈、上罩子、下罩子、透蓋組成
|
型號 |
JSDB-10 |
JSDB-13 |
JSDB-19 |
JSDB-25 |
|
鋼絲繩直徑 |
22mm |
24mm |
30mm |
30mm |
|
卷筒容繩量 |
200m |
180m |
400m |
500m |
|
電動機功率 |
18.5kw |
22kw |
45kw |
55kW |
|
慢速平均繩速 |
0.115m/s |
0.147m/s |
0.145m/s |
0.20m/s |
|
慢速內層X大靜張力 |
140KN |
200KN |
320KN |
390KN |
|
慢速外層X大靜張力 |
100KN |
130KN |
190KN |
250KN |
|
快速外層X大靜張力 |
17KN |
15KN |
25KN |
30KN |
|
快速內層X大繩速 |
0.78m/s |
1.3m/s |
1.538m/s |
1.5m/s |
|
外形尺寸 |
2389*772*1002mm |
3182*968*987mm |
3825*1214*1470mm |
3875*1274*1187mm |
|
總重量 |
1900kg |
2980kg |
5480kg |
7800kg |
因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
