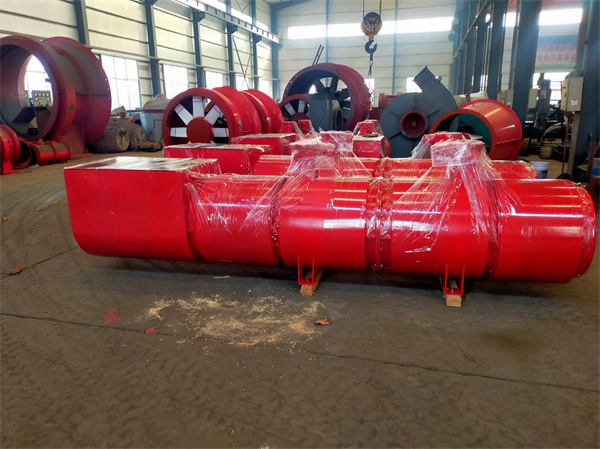

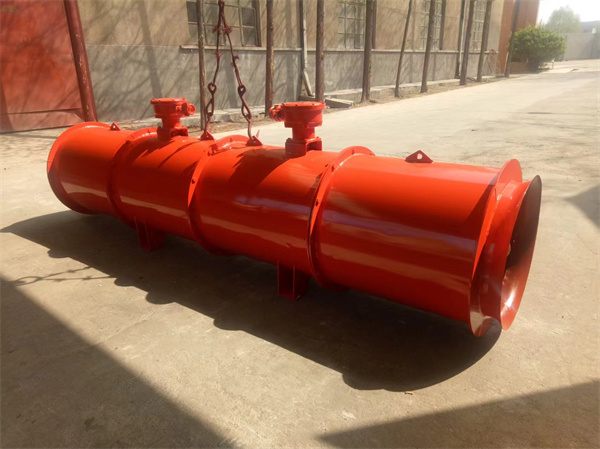

FBCD系列礦用防爆抽出式對旋軸流局部通風機產品介紹

FBCD系列礦用防爆抽出式對旋軸流局部通風機使用環境的氣體溫度為-20℃~+40℃，相對濕度不大于95%(25℃時)，海拔不應超過1000m的環境。通風機輸送的介質中允許含有甲烷和爆炸性氣體，通過氣體的含塵量不得超過200mg/m3。該通風機主要用于具有甲烷危險氣體的煤礦井下，安裝在回風巷道中，與負壓風筒配套使用，作抽出式通風。

BCD系列礦用防爆抽出式對旋軸流局部通風機特點
       1、FBCD系列礦用防爆抽出式對旋軸流局部通風機由兩臺工作主機組成，兩級葉輪按相對方向旋轉。即一級葉輪順時針旋轉，二級葉輪逆時針旋轉，兩級葉片數互為質數。空氣由一級葉輪獲得能量經二級葉輪增壓后送出。二級葉輪除了增加氣流能量外，還兼?zhèn)淦胀ㄝS流通風機中的靜導葉功能，在獲得導向整直圓周方向速度分量的同時，理順了氣流沖擊，增加了氣流能量，減少了尾跡渦流，降低了噪音。
       2、FBCD系列礦用防爆抽出式對旋軸流局部通風機的葉片，采用國內的三元流理論進行空氣動力性能設計，采用仿機翼型圓弧板扭曲形葉片，氣動效率高，高效區域寬廣，效果顯著。而且使氣流高速平穩的通過風機，確保風機的安全運轉。
      3、FBCD系列礦用防爆抽出式對旋軸流局部通風機采用外包復式消聲裝置，具有超低噪聲特性，對改變井下約束空間的噪聲環境效果顯著。
      4、FBCD系列礦用防爆抽出式對旋軸流局部通風機采用隔流腔防爆技術。隔流腔具有一定的耐壓性能，了電機與風機流到中含瓦斯的氣體相互隔絕，同時起到了電機散熱導流的作用。散熱管使電機周圍與大氣相通，既增加了電機的防爆性能，又使電機的熱量充分散發到大氣中。

5、FBCD系列礦用防爆抽出式對旋軸流局部通風機主體采用鋼板組焊結構，葉片及機殼內部采用防腐防潮處理，使風機能在潮濕環境下長時間運行，有效地解決了其他條件對風機造成腐蝕的問題。

FBCD系列礦用防爆抽出式對旋軸流局部通風機產品參數

機號	轉速r/min	風量m³/min	靜壓Pa	電動機型號	配用功率kW	額定電壓(V)	單臺電機額定電流(A)
№4.0	2900	136～89	256～2050	YBF90L-2	2×2.2	380/660	4.85/2.79
		150～100	325～2500	YBF100L-2	2×3	380/660	6.4/3.7
		165～109	375～3040	YBF112M-2	2×4	380/660	8.1/4.7
№5.0	2900	217～145	275～2060	YBF112M-2	2×4	380/660	8.1/4.7
		240～161	325～2540	YBF132S1-2	2×5.5	380/660/1140	11.1/6.4/3.7
		266～178	400～3155	YBF132S2-2	2×7.5	380/660/1140	14.8/8.66/4.97
№5.6	2900	286～188	275～2850	YBF132S2-2	2×7.5	380/660/1140	14.8/8.66/4.97
		324～215	375～3690	YBF160M1-2	2×11	380/660/1140	21.6/12.6/7.2
		358～238	440～4560	YBF160M2-2	2×15	380/660/1140	28.8/17.0/9.6
№6.3	2900	410～237	400～4775	YBF160M2-2	2×15	380/660/1140	28.8/17.0/9.6
		442～256	460～5475	YBF160L-2	2×18.5	380/660/1140	35.5/20.5/11.8
		468～274	525～6125	YBF180M-2	2×22	380/660/1140	41.0/24.4/13.67
		518～318	640～7310	YBF200L1-2	2×30	380/660/1140	56.9/32.9/18.5
№7.1	2900	608～352	523～6228	YBF200L1-2	2×30	380/660/1140	56.9/32.9/18.5
		652～377	602～7163	YBF200L2-2	2×37	380/660/1140	67.9/40.3/22.6
		696～402	686～8161	YBF225M-2	2×45	380/660/1140	82.1/48.4/27.4
№8.0	2900	817～473	605～7200	YBF225M-2	2×45	380/660/1140	82.1/48.4/27.4
		874～506	692～8230	YBF250M-2	2×55	380/660/1140	102.6/59.3/34.3
		970～560	850～9950	YBF2-280S-2	2×75	380/660/1140	134/77/44.2
№9.0	1450	831～480	394～4710	YBF200-4	2×30	380/660/1140	56.8/32.8/19.0
		890～520	450～5120	YBF2-225S-4	2×37	380/660/1140	70.0/40.0/23.2
		950～550	520～6170	YBF2-225M-4	2×45	380/660/1140	85.0/50.0/29.0
№10.0	1450	1171～677	514～6131	YBF250M-4	2×55	380/660/1140	102.7/59.2/34.3
		1300～750	630～7540	YBF2-280S-4	2×75	380/660/1140	140/81.0/47.0
		1380～800	710～8520	YBF2-280M-4	2×90	380/660/1140	167/96/55.5
№11.2	1450	1650～950	650～7690	YBF2-280M-4	2×90	380/660/1140	167/96/55.5
		1770～1020	750～8790	YBF2-315S-4	2×110	380/660/1140	201/116/67.2
		1880～1090	850～9930	YBF2-315M-4	2×132	380/660/1140	240/139/80.5
