抗靜電風筒

抗靜電風筒產品介紹

1.風筒接縫
a: L=3m時,縱向接縫不多于1處;
L=5m時縱向接縫不多于4處;
L=10m時縱向接縫不多于2處。
b:D=300,400,500mm時,圓周接縫不多于2處
D=600,800，1000時圓圈接縫不多于3處
2.翻邊長度：L1=150mm，L2=200mm
3.端圈彎曲變形量小于或等于原直徑的1.2%,端圈的斷面與導風筒線不垂直度不大于4?.
4.風筒吊環（扣）：
a:兩端吊環距端圈200mm處起，在風筒圓周接縫與風筒內圈壓條交叉點安裝吊掛，吊掛間隔一個內圈掛一個，間距為2倍節
距（300mm）吊環安裝牢固、無漏風。
b: L=3米或5米時，吊環安裝成扭轉量不超過風筒圓周長的24分之1, L=10米時,吊環安裝成扭轉量不超過風筒圓周長的16
分之1。
5.風筒通風性能
a:風筒千米風阻、千米漏風率符合表3
表3
風筒內徑mm 百米風阻N?s2/m8 百米漏風率%
300 ≤1728.0 ≤5.0
400 ≤410.0
500 ≤134.0
600 ≤54.0
800 ≤13.0
注：L=10米，L=20米，L=30米，L=40米，L=50米
b:耐負壓按表4規定、經耐負壓試驗不產生風筒脫節、涂覆布撕裂、和內圈壓條離層、接縫開口等異常現象。風筒直徑收縮率符合表4規定：
表4
風筒直徑mm 內圈節距mm 耐負壓性Pa 風筒直徑收縮率%
300～500 150 ≥4500 5
600～800 100 ≥4000 3
7風筒涂覆布符合MT383-1995的標準。

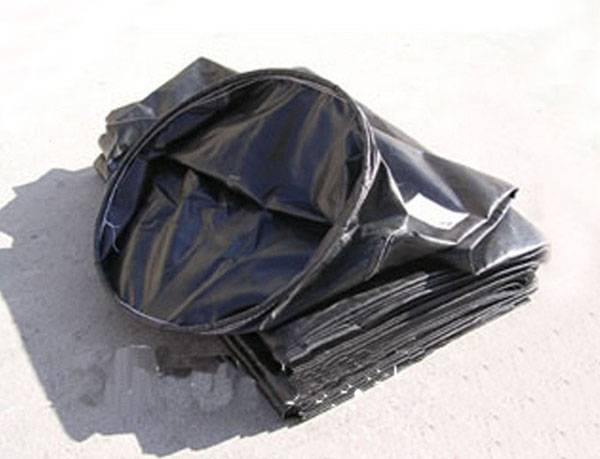

抗靜電風筒實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
