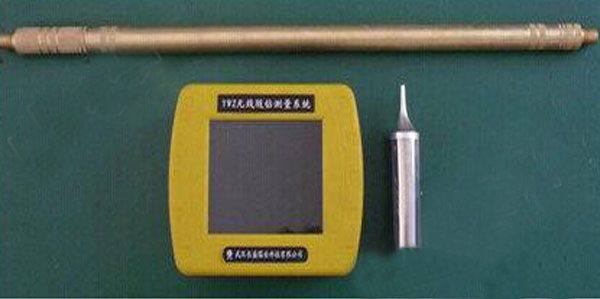

YZG360礦用本安型隨鉆軌跡深度測量?jī)x

測量鉆孔軌跡和深度,實時監測生成鉆孔軌跡和深度圖, 在現有的鉆機基礎上,不需要通纜鉆桿,鉆機無需改造就可同時進行隨鉆軌跡和深度測量

在線咨詢 VR全景立即購買

在手機上查看本產品

中煤官方微信支付

YZG360礦用本安型隨鉆軌跡深度測量?jī)x同類產品推薦

YZG360礦用本安型隨鉆軌跡深度測量?jī)x產品詳情

YZG360礦用本安型隨鉆軌跡深度測量?jī)x用途

測量鉆孔軌跡和深度,實時監測生成鉆孔軌跡和深度圖, 在現有的鉆機基礎上,不需要通纜鉆桿,鉆機無需改造就可同時進行隨鉆軌跡和深度測量，克服了一直困擾因鉆孔塌孔而不能測軌跡和深度的問題。
　　1、地質勘探孔、抽放孔、探放水孔、注漿加固孔等鉆孔軌跡測量；
　　2、巷道導向鉆孔軌跡準確測量；
　　3、定向鉆孔的方向及定向鉆進的造斜精度測量；
4、鉆孔深度測量。

YZG360礦用本安型隨鉆軌跡深度測量?jī)x功能與特點：

無線隨鉆軌跡深度測量?jī)x是我公司推出的一種的隨鉆鉆孔軌跡和孔深的測量?jī)x器,它性能，工作可靠，技術指標高；可隨時為定向工程測量鉆孔孔斜、方位、工具面、溫度和鉆孔深度等參數，能其及時了解鉆孔鉆具的工作狀態，實現準確的鉆孔軌跡和孔深再現。
采用無線傳播方式將孔斜、方位、工具面、溫度和鉆孔深度等鉆孔信息傳輸?shù)娇卓谕猓恍枰ɡ|鉆桿，可大大降低傳統的有纜隨鉆測量系統的費用，可對定向孔、水平孔、大位移孔及分支孔孔眼軌跡進行控制。
YZG360礦用本安型隨鉆軌跡深度測量?jī)x具有以下特點：
1）精度高：探管內部采用高精度多軸姿態傳感器，提高了軌跡測量精度及穩定性，傳感器帶有硬件校正和軟件校正功能，保障數據的準確性；
2）穩定性好：精湛的工裝設計和裝配，地提高了儀器的抗震性能和防水性能，了煤礦環境下的穩定性；
3）操作簡便：液晶顯示，界面友好，普通用戶經過簡單培訓或根據手冊操作即可實現測量；
4) 裝備輕便：測量探頭長度小于1.0m ，整機重量小于3.0kg ，一人即可攜帶下井；
5) 效率高：深度和軌跡測試，電池持續工作時間達120小時 ；
6) 容量大：16GB 容量，；

7)成圖軟件：配套有專用的處理軟件，可方便的將測量數據進行成像和后續分析。

YZG360礦用本安型隨鉆軌跡深度測量?jī)x主要參技術數:

序號	項　目	單　位	技術參數
1	測鉆孔深度范圍	m	0~300
2	適用鉆桿直徑(普通鉆桿)	mm	≥Ф42
3	適用鉆桿長度(普通鉆桿)	mm	≥800
4	隨鉆測量方位角	°	0-360(±1)
5	隨鉆測量?jī)A角	°	-90--+90(±0.1)
6	隨鉆測量工具面向角(滾角)	°	0-360(±1)
7	隨鉆測量溫度	°	0-100
8	鉆孔深度測量誤差	m	≤2.0%
9	隨鉆測量數據傳輸方式		無線
10	隨鉆測量通信距離	m	0~300
11	隨鉆探頭工作時間	小時	≥120
12	主機工作時間	小時	≥16
13	測量探頭尺寸	mm	Φ32*750
14	測量探頭耐壓	MPa	5
15	測量探頭鎳氫充電電池供電	伏	12
16	孔口主機顯示屏	寸	8
17	主機存儲容量	GB	16
18	防爆類型(主機和測量探頭)	本安型	ExibI
