CXK12礦用本安型鉆孔成像儀

CXK12礦用本安型鉆孔成像儀是為適應煤礦井下工作環境而特制的一套鉆孔全景錄像抓拍設備。儀器采用的DSP圖像采集與處理技術...

在線咨詢 VR全景立即購買

在手機上查看本產品

中煤官方微信支付

CXK12礦用本安型鉆孔成像儀同類產品推薦

CXK12礦用本安型鉆孔成像儀產品詳情

CXK12礦用本安型鉆孔成像儀產品介紹

CXK12礦用本安型鉆孔成像儀是為適應煤礦井下工作環境而特制的一套鉆孔全景錄像抓拍設備。儀器采用的DSP圖像采集與處理技術，系統高度集成，探頭全景攝像。即能實時獲取鉆孔全孔壁展開圖，軟件自動分析寬度角度長度又能同時對全孔進行錄像以及軌跡功能。

CXK12礦用本安型鉆孔成像儀主要用途：

CXK12礦用本安型鉆孔成像儀是針對于煤礦井下環境設計的鉆孔成像設備，因此特別適用于煤礦井下惡劣條件下的各類鉆孔檢測，如觀測錨桿錨索孔、瓦斯排放孔、超前探測孔、煤層巖層勘探孔和地質勘探孔等等，適用于垂直孔、水平孔和傾斜孔等各種形式的鉆孔。

CXK12礦用本安型鉆孔成像儀主要系統特點

防爆型式：本質安全型（ExibⅠ
使用方式：便攜式
外殼防護等級：IP54
連續工作時境：＞8h
探頭外徑：Ф24～Ф100；適用孔徑Ф28～Ф500
攝像頭：彩色低照度450lines、0.1lux;水平360°
尺寸：主機288×223×95（mm）探頭：Ф24×303 計數器：160×164×74(mm)
重量：主機約3.0㎏；探頭約1㎏計數器約2.5㎏
檢測深度：≥100M（可調）
CXK12礦用本安型鉆孔成像儀優勢:
無需外接電源,充電后可使用7到8小時,全套設備輕便.
無需外接電腦,無需轉接處理,數字成像后無需處理,無百葉窗.
可提取360圓柱圖同時可以拼出展開圖.
有錄像回放功能。
有各類型大小探頭更換,可測350MM孔徑.
110MM孔徑內的渾水孔可清晰檢測到.

同時能實現錄像，展開圖三維立體圖三維軌跡

CXK12礦用本安型鉆孔成像儀技術指標：

操作方式	按鍵式
采集模式	錄像式+拼圖，速度1.5-2.0m/min
三維羅盤	方位角≤±1°，傾角≤±0.1°，滾角≤±0.1°
數據傳輸	網口傳輸
采集模式	錄像式+拼圖，速度1.5-2.0m/min
拼圖方式	電腦軟件自動精細拼圖。
主機	ＡＲＭ＋DSP處理主機
存儲	16GSD卡
顯示	TFT液晶屏4.5寸
深度計數器	精度0.1mm；
圖像采集	25幀/S,輸出大小680*480
探頭	全景鏡頭，Φ24~Φ100（可選配）
鎳氫電池	12V ，4500mAh，連續工作5小時

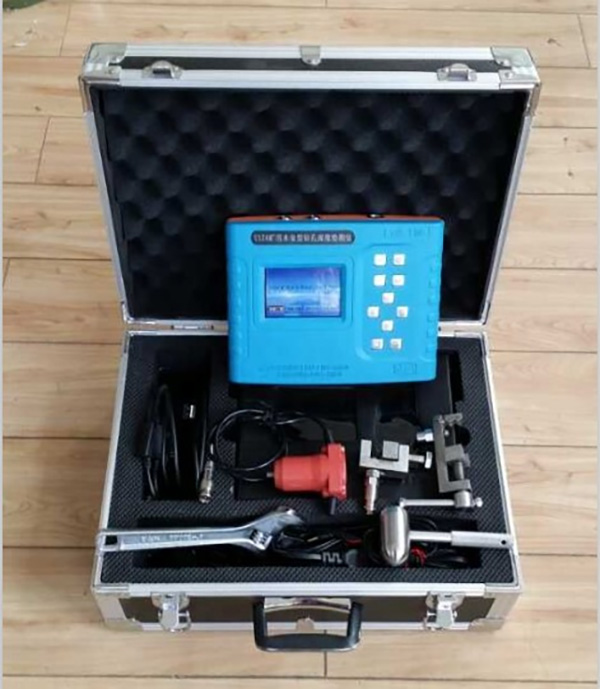

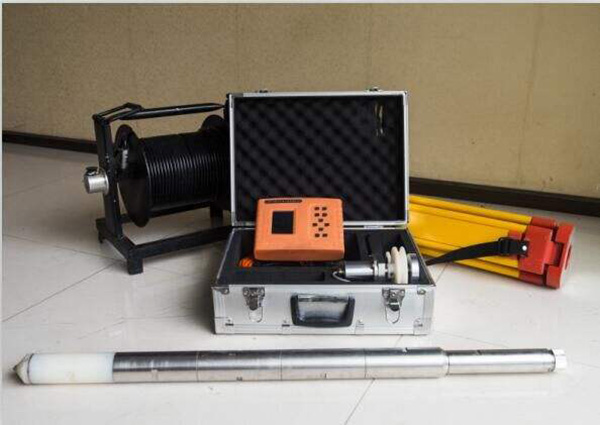

CXK12礦用本安型鉆孔成像儀產品配置清單：

序號	存貨名稱	單位	數量
1	礦用本安型鉆孔成像儀主機	臺	1
2	24三維探頭	個	1
3	計數滑輪及連接線	套	1
4	充電器	個	1
5	下載線	根	1
6	信號線	根	30
7	金屬推桿	根	30
8	防爆證、安標證、ISO	份	1
9	說明書	份	1
10	航空機箱	個	2
