DDD30電動單軌吊車

DDD30電動單軌吊車產品介紹

DDD30電動單軌吊車用于煤礦各種復雜巷道（上坡下山短距離起伏轉彎分岔狹窄低矮等）條件下的柴油機蓄電池單軌吊的迎頭區段，實現器材、設備的轉載運輸。軌道形式為I140E、I140V 型通用軌道。

DDD30電動單軌吊車主要特點

1、結構緊湊，布局合理，故障率低，維修方便。
2、隨工作面延伸運行。
3、控制系統采用無線防爆遙控，安全性高。
4、水平弧形軌道轉彎半徑4米，垂直弧形軌道轉彎半徑6米。
5、運行在柴油機或蓄電池單軌吊迎頭區段，轉載部件、器材、物料。
6、設置多重保護系統，設備及人員的安全。
7、操作簡單，可大大降低工人勞動強度。

DDD30電動單軌吊車主要技術參數

參數名稱 單位 參數數值
額定電壓 V 1140/660
牽引電動機功率 kW 2×7.5( 或按技術協議執行 )
吊放額定重量 t 2×5( 或按技術協議執行 )
額定靜制動力 kN 2×40
行走速度 m/min 24 ~30
適應坡度 ° ≤ 15
適應軌型 I140E、I140V、I155
機頭外形尺寸 cm 5400×1020×1150（長 × 寬 × 高）
通過能力
水平轉彎半徑 m 4
垂直轉彎半徑 m 6
遙控距離 m ≤ 15
各種坡道上運載的物料質量
度數 0-8° 10° 12° 15° 18° 20° 25°
噸位 10 7.3 6.5 5.4 4.6 4.2 3.4
結構特征
本產品是由電動葫蘆、運輸掛車、連接梁、牽引行走車、松閘液壓站、軌道、吊掛組件、電控系統、數十輛掛纜小車部件組成。運行在柴油機或蓄電池單軌吊的迎頭區段，機頭由運輸掛車、摩擦輪牽引行走彈力抱閘機構車、松閘液壓站、礦用隔爆兼本質安全型電磁起動器及系列電纜掛車構成。煤礦用電動葫蘆懸掛在電動葫蘆掛車下方。使用礦用隔爆兼本質安全型無線遙控器操縱電動葫蘆起重鉤的升降和摩擦輪牽引車的往返行走。

DDD30電動單軌吊車視頻

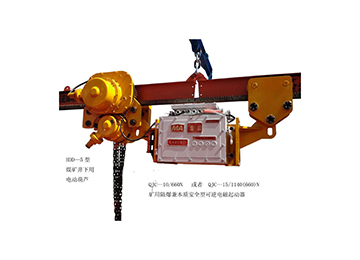

DDD30電動單軌吊車實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
