電纜單軌吊

電纜單軌吊介紹：

電纜單軌吊是用于煤礦綜采工作面順槽電纜、乳化液高壓膠管和水管的吊掛與移動的專用運輸裝置。在綜采工作面運輸巷道一側的頂板下，利用錨桿和鏈條吊掛懸空軌道，拖運車將所有電纜和高壓膠管、水管都吊掛在上面，利用工作面乳化液泵站作動力，通過油缸和連桿組成的液壓步進式推拉裝置，實現電纜、高壓膠管和水管沿著巷道吊掛和移動。該裝置避免了井下電纜凌亂擺放，減少了電纜的占用空間與電纜的移動次數，避免了人工拖動電纜，極大地減少了工人的勞動強度和作業效率。

電纜單軌吊特點：

1.電纜只需一次鋪設，電纜的前后移動只需動作操縱手把，操作方便、靈活，極大地減輕工人的勞動強度。
2.不僅可以吊掛電纜，還可吊掛乳化液高壓膠管和水管，液管與電纜分層吊掛；使巷道內管路布置不僅整齊、美觀，還避免了高壓膠管的振動對電纜干涉影響。
3.液壓工作介質為綜采工作面提供的動力源（乳化液），不僅方便、安全，而且防爆、阻燃。
4.設有鎖止裝置，在步進機構制動裝置失效時或者當巷道傾角較大時，起安全保護作用，確保了電纜拖掛單軌吊的安全性。
5.設計新穎，操作簡單、安全可靠。

電纜單軌吊技術參數：

適用巷道傾角： 0°~18°
油缸推力： 100 kN
設備工作傾角： ±18°
單根軌道適應巷道坡度變化： 5°/3m。
工作介質： 乳化液
工作壓力： 16~20MPa
牽引力： 100KN
推移行程： 500mm
運行速度： 80m/h
外供乳化液工作壓力： 20~31.5MPa
單個制動裝置靜制動力： 80KN
適應巷道高度： ≧1.6m。
設備外形（長x高）： 0.58x0.68m
拖掛長度： 150m
操作方式： 手動
設備總重量： 9000Kg
軌道型號： 14#工字鋼

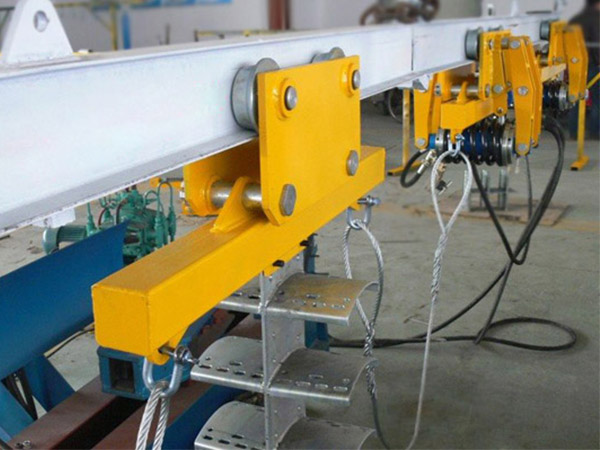

產品實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
