ST系列梭式礦車產品詳情

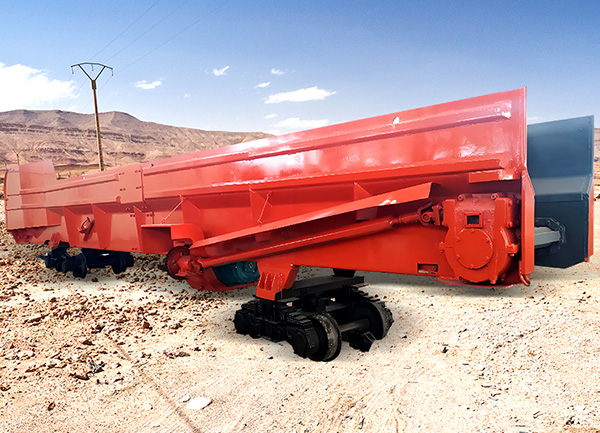

ST系列梭式礦車產品介紹

ST系列梭式礦車是用于井巷、礦山開采、引水洞、導流洞、石油輸送管道、輸送管道隧洞掘進和采礦施工中的一種出碴、裝礦的運輸設備，屬于提升貯運設備。主要由運輸機的槽形車廂和走行部分組成，用牽引電機車牽引在軌道上行駛。車體設置在兩個轉向架上，在車廂底板上裝有刮板或鏈板運輸機，用風或電力驅動，也有風電兩用的，普遍采用電動驅動工作。

ST系列梭式礦車結構性能

礦料石碴從車廂的裝碴端裝入，連續轉動的刮板或鏈板運輸機就自動地將礦料石渣轉載到卸碴端；待整個梭車裝滿，由牽引電機車牽引至卸碴場，然后再開動運輸機，便可安全可靠地向兩側卸碴，將礦料石碴自動卸掉。

梭車可單車使用，也能若干輛串套搭接組成梭式列車運行。用梭車代替斗車配合裝碴機出碴，可一次性將方量全裝完，以減少調車和出碴時間，也減少調車和出碴時間，掘進速度。

ST系列梭式礦車基本上綜合了斗車和廂式礦車的結構簡單性；容積大，能連續轉載、自動卸碴的優點，它可在12～15米小半徑彎道上運行，既不用搭排架就可在卸碴線的前端卸碴，又能安全可靠地向兩側卸碴。因此，梭車在各國礦山巷道開挖施工中使用較為普遍，及地下工程施工中也常采用。

ST系列梭式礦車技術參數

項目		型號
項目		ST4	ST6	ST8	ST12	ST14	ST16A	ST20A	ST25A
容積(m3)		4	6	8	12	14	16	20	25
載量（t）		10	15	20	25	29	32	40	50
自重（t）		6.5	8.5	10.2	12	13.6	17.2	19.84	24.6
軌距（mm）		600/762		600/762/900
裝載高度（mm）		1200				1445	1680	1445	1680
卸載時間（min）		1	1.2	1.5	1.5	2	2.8	4	4
小轉彎半徑（m）		12	15	15	15	15	18	15	25
大行走速度（km/h）		15	20	20	20	20	20	20	20
電機型號		YB︱11-8	YB︱13-8		YB︱18.5-8			YBK2-200L-6
功率（KW）		11	13	13	18.5	18.5	18.5×2	22×2	22×2
軸距（mm）		800				1000
轉向架中心距（mm）		3000	3600	5400	5400	5450	6350	6250	7080
驅動形式		單					雙
外形尺寸（mm）	長	6250	7065	9540	9540	11255	12840	12900	14300
	寬	1280	1505	1570	1570	1770	1670	1770	1850
	高	1620	1640	1640	1640	2000	2140	2000	2500
適用鋼軌（kg/m）		≥12	≥18	≥24	≥25	≥26	≥27	≥28	≥36
適用巷道斷面（m）		2.2×2.2	2.5×2.5	3×3	3×3	3.4×3.4	3.5×4	3.4×3.4	4×4.5
