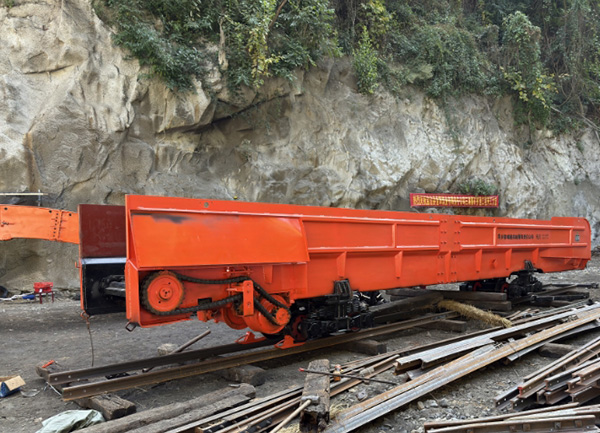

SD系列搭接型梭式礦車

SD系列搭接型梭式礦車是地下煤礦平巷掘進的新型高效出渣運輸設備。這種梭車來往于工作掌子....查看該產品專題

在線咨詢 VR全景立即購買

在手機上查看本產品

中煤官方微信支付

SD系列搭接型梭式礦車同類產品推薦

SD系列搭接型梭式礦車產品詳情

SD系列搭接型梭式礦車產品介紹

SD系列搭接型梭式礦車是一種出碴運輸及自動卸載設備，既能單機運行又能搭接使用，具有結構合理，減震性強，運行平穩等特點，適用于鐵路、公路，水工涵洞，礦井平巷等施工場所，與牽引電機車配套使用，能發揮較好的運輸效能。

SD系列搭接型梭式礦車性能特點

SD系列搭接型梭式礦車車箱內裝有刮板運輸機，可自動裝卸碴石，裝卸速度快，效率高。轉向架采用鋼板彈簧結構型式，減震性能好，運行平穩，不易掉道。 SD系列搭接梭車具有特殊設計，梭車的前一車箱的卸料端能伸入后一車箱的裝料端，從而實現在梭車組列使用時的穿套搭接。即能單車使用、又能組列使用。搭接式梭車既能搭接轉載，又能搭接運行。梭車由機車牽引至卸碴場，進行自動端卸和側卸，但后者要求在卸碴處鋪岔道車體繞轉向架旋轉一定的角度，即可實現側面卸碴。車體分前后兩個部分，可拆卸搬運。設計有防爆裝置，供用戶選用。

SD系列搭接型梭式礦車技術參數

項目		型號
項目		SD-6B	SD-8B	SD-12B	SD-14B	SD-16B	SD-20B	SD-25B	SD-30B	SD-35B
容積(m3)		6	8	12	14	16	20	25	30	35
自重(t)		8.5	10.2	12	13.6	17.8	19.84	22.6	28.3	35.5
載重(t)		15	18	25	28	32	40	50	68	75
軌距(mm)		600/762/900
外形尺寸(mm)	長	7065	9540	9540	11255	12840	12900	14300	17800	19800
	寬	1550	1630	1630	1770	1670	1770	2050	2050	2050
	高	1640	2010	2010	2560	2680	2560	2700	2785	2985
小轉彎半徑(m)		15	15	15	22	15	22	15	30	35
裝載高度(m)		1.2	1.45	1.45	1.4	1.52	1.4	1.7	1.7	1.8
裝載時間(min)		1.2	1.5	2	2	4	4	4	4.5	5
大運行速度(km/h)		15
大電動機功率(kw)		13	13	18.5	18.5	18.5×2	22×2	22×2	30×2	30×2
轉向架中心距(mm)		3600	5400	5400	5450	6250	6250	7080	7250	7600
