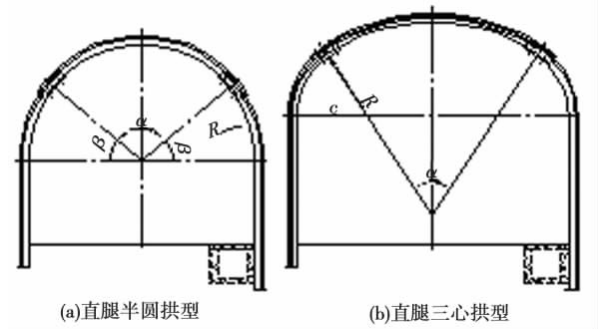

1、普通架型
普通架型設計簡單，需要注意的是α和β角的選擇，應綜合考慮支架規格尺寸，圍巖特征、礦井提升運輸能力及施工方法等，綜合權衡選擇α和β角以使分節長度l1、l3、l4限制在合理范圍內，對于寬度超過4m的大斷面支架，一般還應在l1中進一步分段，以便運輸、施工。

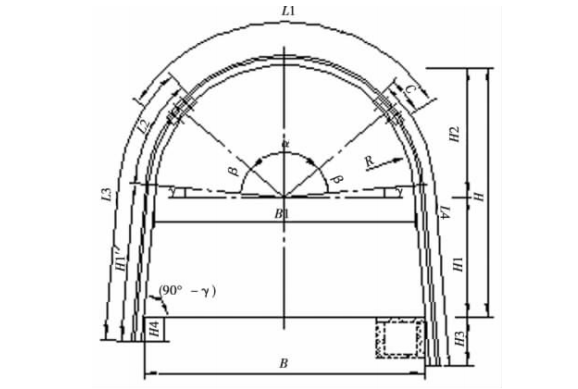

2、斜腿圓拱型支架
為增強支架抗側壓能力，可將直腿U型鋼支架棚腿設計成一定扎角，棚腿扎角與圓拱水平起始角γ成互余關系。
該架型參數設計與直腿半圓拱型支架完全相同只是在組合使用上略作變動，設計巧妙，加工簡單，施工快捷，使用效果好，抗側壓能力強，能很好的吸收圍巖側向變形能，彌補了可縮性支架側向收縮量小的缺陷。

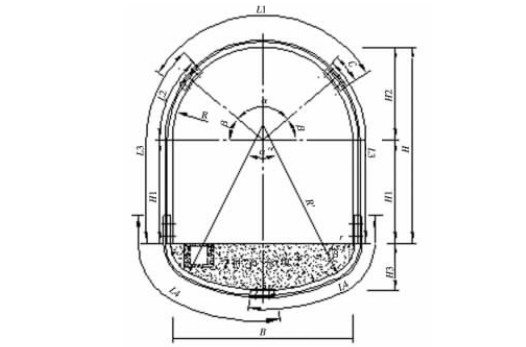

3、 直腿底拱全封閉型支架
對于底鼓嚴重、側壓不明顯的巷道，建議使用該架型，它一方面增強了支架抗底鼓能力，另一方面在挖底施工過程中釋放了部分底板變 形能，改善了維護條件。
4、 交岔點支架系列
交岔點U型鋼支架通常要求架型統一，尺寸逐棚等差加大規律性強設計方法如下：
a、 依據圍巖特性和強度要求確定U型鋼支架架型、棚距。
b、 根據現場交岔點情況確定支架最 小、最 大支架尺寸，選擇合理的每棚加寬、加高值，以便于設計、加工和施工。
