差壓組合閥

差壓組合閥適用范圍

差壓組合閥主要應用于工藝過程控制中的壓力和差壓調節，可用于高達300℃的非腐蝕性的液體、氣體和蒸汽等介質，按優先動作原理工作，不能同時控制兩個參數。自力式壓力組合閥,自力式差壓組合閥,自力式壓力、差壓組合閥相關產品。

差壓組合閥型號參數

型號： V230D01D03（硬密封） V231D01D03（軟密封）

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150

額定流量系數 Kvs 4 6.3 8 16 20 32 50 80 125 160 280

噪音衡量系數 Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3

公稱壓力（MPa） 1.6；4.0

高工作溫度（℃） 液體≤140；氣體≤80

硬密封 配隔離罐≤200 配隔離罐加長件≤300

配隔離罐和散熱片≤300

壓力平衡元件 波紋管 滾動膜片

法蘭標準 ANSI JIS DIN GB JB(特殊可按用戶提供)

閥體材質 鑄鐵；鑄鋼；鑄不銹鋼

閥芯材質 不銹鋼，軟密封為不銹鋼鑲嵌橡膠圈

高工作壓力 公稱壓力（注意△Pmx及工作壓力與工作溫度的關系）

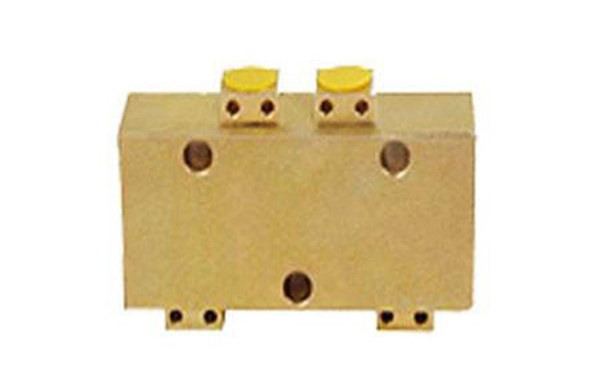

差壓組合閥實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
