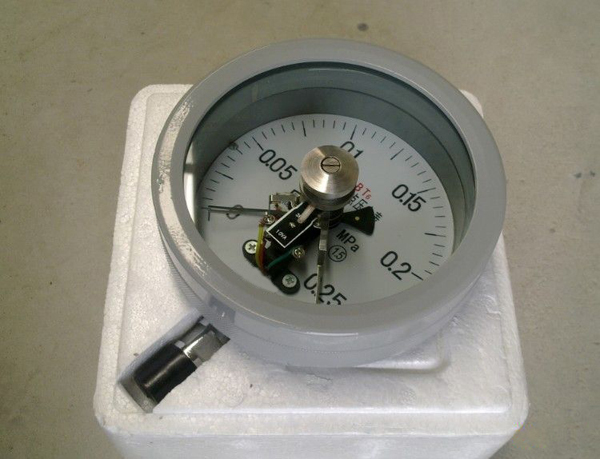

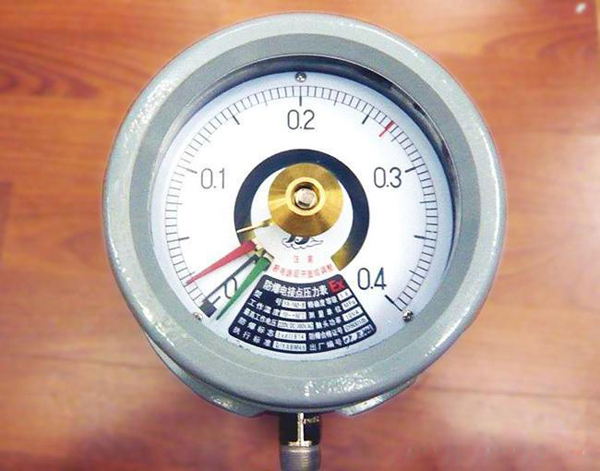

礦用防爆電接點壓力表

礦用防爆電接點壓力表由隔爆外殼、測量系統、電接點組、調節裝置和出線盒等組成。防爆電接點壓力表的隔爆外殼具有良好的隔爆性能，因此對在正常工作過程中由于火花或電弧的影響。適宜在有爆炸危險的場所內用來測量非結晶、非凝固的爆炸性混合物或各種無爆炸性的介質壓力。

在線咨詢 VR全景立即購買

在手機上查看本產品

中煤官方微信支付

礦用防爆電接點壓力表同類產品推薦

礦用防爆電接點壓力表產品詳情

礦用防爆電接點壓力表產品介紹

礦用防爆電接點壓力表由隔爆外殼、測量系統、電接點組、調節裝置和出線盒等組成。防爆電接點壓力表的隔爆外殼具有良好的隔爆性能，因此對在正常工作過程中由于火花或電弧的影響，防爆電接點壓力表能承受殼體內部的爆炸性氣體混合物在一旦引起爆炸時產生的爆炸壓力外，并能有效地阻止由此產生的熱能向外順利傳播，而只能在殼體內部沿著隔爆接合面的微小縫隙處緩慢地向外擴散。這時，傳至殼體外部的瞬間溫度已降低到爆炸性氣體混合物的燃點溫度以下，故不會導致傳爆。礦用防爆電接點壓力表適宜在有爆炸危險的場所內用來測量非結晶、非凝固的爆炸性混合物或各種無爆炸性的介質壓力。

礦用防爆電接點壓力表工作原理

防爆電接點壓力表的工作原理是基于檢測元件(測量系統中的彈簧管)的彈性變形，通過機械傳動使之帶動電接點組中的觸頭產生相應的動作(閉合或斷開)以使控壓系統中的電路得以接通或斷開，從而實現自動控制報警和現場指示的目的。

礦用防爆電接點壓力表性能參數

1.量程范圍：0～0.16～60MPa；

2.準確度等級：1.5；

3.控制方式：上、下限緩行接點開關；

4. 高工作電壓：DC 220V或AC 380V；

5.觸頭功率：10VA；

6.工作位置：垂直安裝；

7.使用環境條件：-10～50℃，相對濕度不大于80％，且爆炸性混合物應屬于ⅡB級T4組以下，工作振動和被測介質的急劇脈動應對儀表觸頭的可靠動作無影響。

8.溫度影響：示值不大于0.4％/10℃，設定點不大于0.6％/10℃(使用溫度偏離20±5℃)；

9.絕緣強度：50Hz正弦交流電2000V歷時一分鐘；

10.重量：6kg。

礦用防爆電接點壓力表技術參數

名稱	型號	測量范圍（MPa)	精度	觸點熔點
電接點壓力表	Yx-100	0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1； 0～1.6；0～ 2.5；0～4；0～6；0～10； 0～16；0～25； 0～40；0～60	1.5	380VX1A
	Yx-150
電接點壓力真空表	Yzxc-100	-0.1～0.3；-0.1～0.5；-0.1～0.9； -0.1～1.6；-0.1～2.5	1.5	380VX1A
	Yzxc-150
