GAD礦用張力傳感器

GAD礦用張力傳感器產品概述

GAD礦用本質安全型張力傳感器主要用于煤礦井下帶式輸送機膠帶張緊力和應用鋼絲繩牽引的鋼絲繩力的檢測。

GAD礦用張力傳感器型號意義

例如：GAD80礦用張力傳感器

G——傳感器

A——檢測對象：張力

D——工作原理：電子式

80——量程范圍（KN）

防爆型式：礦用本質安全型

防爆標志：ExibⅠ

GAD礦用張力傳感器工作條件

1、周圍環境溫度：0～40℃；

2、周圍環境相對濕度：≤95%；

3、大氣壓力：86～106kpa；

4、污染等級Ⅲ級；

5、有煤塵和甲烷等爆炸性氣體的場所；⑹ 無強腐蝕的地方；

GAD礦用張力傳感器結構特征及工作原理

GAD礦用張力傳感器由應變器主體、應變片、變送電路三部分組成，為全密封結構。各部分的主要作用如下：

⑴應變片：將被測壓力或力轉換為電信號；

⑵變送電路：放大處理由應變片送來的電信號，并輸出一定制式信號；

⑶應變器主體：力的傳遞，保護應變片、變送電路免受外界環境物質的侵蝕。

工作原理：GAD礦用張力傳感器是通過應變片感觸被測物引起傳感器主體受力變形，將被測物的力的變化反應到變送電路，然后傳送出與力的變化成比例的電信號，通過與關聯設備配套使用，實現張力超過規定范圍報警保護和自動調節。

GAD礦用張力傳感器主要技術指標

外殼防護等級ⅠP54。
工作電壓UiDC12V（煤礦井下使用時，需由本安電源供電！）。
型號GAD10張力傳感器
量程0～10T
工作電流Ii≤50mA。
精度±3%。
重量≤3kg。
外形尺寸178×96×42mm。
輸出信號方式200～1000Hz頻率信號。

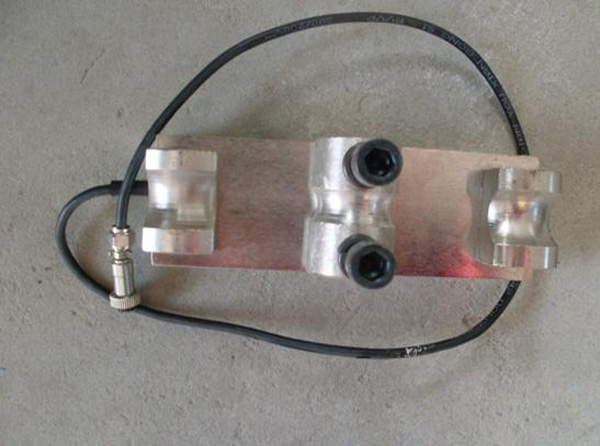

GAD礦用張力傳感器實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
