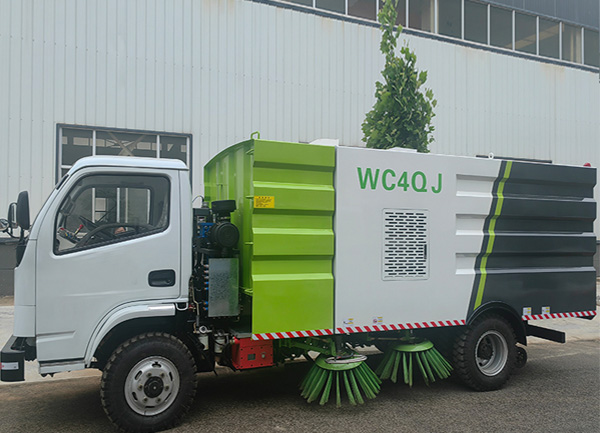

WC4QJ型防爆柴油機無軌膠輪清掃車是我公司針對煤礦井下復雜工況和安全環保需求,自主研制開發的新型井下清掃作業設備。該車集高效清掃、安全可靠與機動靈活于一體。
WC4QJ型防爆柴油機無軌膠輪清掃車是我公司針對煤礦井下復雜工況和安全環保需求,自主研制開發的新型井下清掃作業設備。該車集高效清掃、安全可靠與機動靈活于一體。
整車以56kW增壓中冷、電控高壓共軌防爆柴油機為動力,具備強勁動力輸出與優異的燃油經濟性。采用機械傳動、后輪驅動結構,運行穩定,爬坡能力強,適應井下濕滑、顛簸等惡劣路況,滿足高強度連續作業需求。
核心安全配置方面,車輛搭載失壓保護型濕式制動系統,集行車制動、駐車制動與緊急制動功能于一體。當系統壓力異?;蛑苿庸苈钒l生故障導致失壓時,制動器可自動激活,實現可靠制動,顯著提升整車安全性能。該設計不僅簡化了結構布局,優化了空間利用,更從根本上保障了井下作業人員與設備的安全。
同時,車輛配備先進的防爆進排氣系統及智能化自動保護裝置,全面符合煤礦井下防爆安全標準,確保在瓦斯、煤塵等高危環境中安全穩定運行,具備良好的防爆性能和環境適應能力。
|
項 目 |
主要技術參數 |
||||
|
型號 |
WC4QJ |
||||
|
整備質量(kg) |
7400±150 |
||||
|
垃圾箱額定容積(m3) |
4±0.4 |
||||
|
額定載重(kg) |
5000±100 |
||||
|
清水箱額定容積(m3) |
1.5±0.1 |
||||
|
清掃寬度(m) |
≥2.5 |
||||
|
清掃能力(m2/h) |
≥4000 |
||||
|
卸料角(°) |
45±2 |
||||
|
外形尺寸(長×寬×高)(mm) |
(6480±50)×(2100±30)×(2760±30) |
||||
|
軸距(mm) |
3680±50 |
||||
|
前輪距(mm) |
1640±30 |
||||
|
后輪距(mm) |
1630±30 |
||||
|
離地間隙(滿載,mm)≥ |
|
||||
|
爬坡能力(°) |
14 |
||||
|
各檔速度(km/h) |
Ⅰ檔 |
7±1 |
|||
|
Ⅱ檔 |
10±1 |
||||
|
Ⅲ檔 |
14±1 |
||||
|
Ⅳ擋 |
22±2 |
||||
|
R檔 |
8.5±1 |
||||
|
通過能力半徑(mm)≥ |
內:4650±100,外8150±200 |
||||
|
**牽引力(kN) |
34 |
||||
|
傳動方式 |
機械傳動 |
||||
|
制動型式 |
行車制動(停車/緊急制動) |
四輪制動、彈簧制動、液壓釋放、濕式制動器 |
|||
|
驅動形式 |
后輪驅動 |
||||
|
燃油箱容量(L) |
90 |
||||
|
防爆柴油機型號 |
WH4105DZLDFB |
||||
|
防爆柴油機功率(kW) |
56 |
||||
|
防爆柴油機額定轉速(r/min) |
2200 |
||||
|
保護型式 |
防爆電保護 |
||||
|
接近角 |
30°±2° |
||||
|
離去角 |
16°±2° |
||||
|
后懸(mm) |
1650±30 |
||||
|
軸荷 |
空載(Kg) |
前軸 |
3000±50 |
||
|
后軸 |
4400±100 |
||||
|
滿載(Kg) |
前軸 |
4500±80 |
|||
|
后軸 |
7900±150 |
||||
