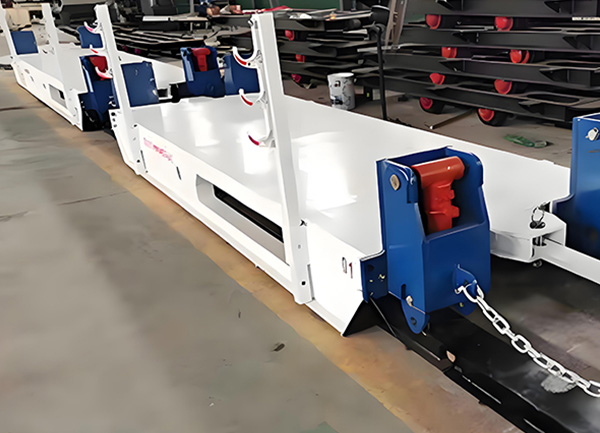

自移式設備列車組簡介

自移式設備列車組主要適用于煤礦井下綜采工作面軌道巷，用于安裝和運輸乳化液泵站、液箱、工具箱、備件箱、變壓器、綜保、開關等設備和材料。

自移式設備列車組的設計特點在于其可移動性，它可以在工作面推進時隨之移動，無需在巷道中頻繁地搬運和安裝設備。該列車由車體、支撐機構、推進油缸、行走軌道和輔助支撐軌道等部分組成。車體由錳板組焊而成，是整臺列車的主要部分，主要用于存放和安裝設備。支撐機構由主支撐機構和輔助支撐機構組成，主支撐機構主要用于支撐車體，輔助支撐機構則在推進油缸的作用下輔助支撐車體。推進油缸固定在行走軌道上，通過操作推進油缸控制手柄，使活塞桿伸出或縮回，推動車體沿著行走軌道移動。同時，輔助支撐軌道可跟隨車體一起推進，在推進油缸拉移行走軌道時起到支撐車體的作用。

自移式設備列車組技術參數

序號	項目	參數		單位	備注
1	自重	4680±50		kg
2	支撐千斤頂數量	4		個
3	推移千斤頂數量	2		個
5	平板車載重	40		t
6	推移力	480		kN
7	牽引力	60		kN
8	支撐力	960		kN
9	支撐提升高度	90		mm
10	額定工作壓力	31.5		MPa
11	支撐油缸	Φ100-63		mm
12	推移油缸	Φ100-63		mm
13	乳化液泵站供液流量	200		L/min
15	控制方式	手動閥
16	高度	450	mm
17	長度	3000--7000	mm		可選
18	寬度	1350--1550	mm		可選
19	適應角度	±12	°
20	推移步距	900	mm
22	組列數量	40	節
23	組列長度	≤144	m
