YHZ90/360 (A)礦用鉆機開孔定向儀

YHZ90/360 (A)礦用鉆機開孔定向儀簡介

YHZ90/360(A)礦用本安型鉆機開孔定向儀是全新打造袖珍型開孔定向儀，采用高精度三軸光纖陀螺，可以準確測量鉆機的姿態（方位角和傾角），測量過程不受地磁和鐵磁物質的影響，克服了傳統地質羅盤測量過程中因鉆機、鋼網、錨桿等磁性物質影響而測不準的問題，使用激光定點測距，測量開孔位置，有效指導井下鉆孔工作。

儀器具有體積小、重量輕、攜帶方便、不受電磁與鐵磁材料影響的特點。數字顯示鉆孔的開孔傾角和方位角，測試數據具有上傳功能。數字顯示鉆機開孔的方位角和傾角，內置核心算法使測試角度無需進行補償。

YHZ90/360 (A)礦用鉆機開孔定向儀用途

YHZ90/360(A)礦用本安型鉆機開孔定向儀適用于煤礦井下高瓦斯、高粉塵、高溫度環境；能夠?qū)Υ怪笨住⑺娇住⒏┙强住⒀鼋强住⒌刭|(zhì)勘探孔、瓦斯抽放孔、探放水孔、注漿加固孔等鉆孔的開孔角度測量。可進行激光測距。

YHZ90/360(A)礦用本安型鉆機開孔定向儀技術特點

1.內置高精度三軸光纖陀螺儀。

2.不受外部金屬磁性干擾。

3.自動尋北。

4.十字激光導向。

5.可放置于鉆機滑道或鉆桿上。

6.支持數據無線實時上傳。

YHZ90/360(A)礦用本安型鉆機開孔定向儀技術指標

1.開機后自動尋北（尋北時間≤180s），無需任何干預；

2.定向儀具有傾角、方位角測量和自動尋北功能，配備三軸光纖陀螺；

3.定向儀具有十字激光定向功能和激光測距功能，用于劃線和瞄準，瞄準測距距離為0.025m~100m(誤差±1mm)，激光覆蓋角度為180°；

4.外殼材質：輕質ABS工程塑料，帶防靜電漆保護層；

5.角度測量范圍：傾斜角-90°~90°，方位角0°~360°；

6.角度測量誤差：傾斜角±0.1°，方位角±0.3°；

7.設備一體化，無需單獨使用校準平臺校準，直接開機即可；

8.工作電壓：12.8V，工作電流：600mA；

9.通訊模式：可藍牙同步手機，數據實時上傳；

10.供電電源：磷酸鐵鋰蓄電池組供電，連續工作時間大于24小時；

11.重復性：固定方位情況下，多次尋北結果偏差小于±0.5°；

12.尺寸：215×200×120（mm）；

13.重量：≤3.5kg；

時間漂移：尋北后連續工作時間漂移不大于0.3°/h。

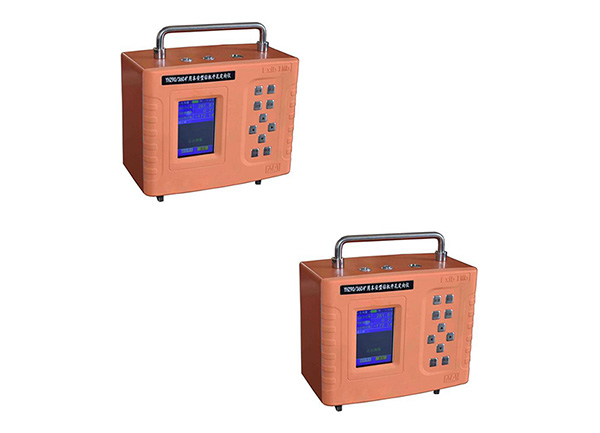

YHZ90/360 (A)礦用鉆機開孔定向儀實物圖
