數字式汽車衡

數字式汽車衡介紹

數字式汽車衡是采用的數字傳感器和數字儀表設計的全電子模塊化汽車衡。數字式稱重傳感器采用數字技術，并對溫度系數、非線性、滯后和蠕變性能等進行自動數字化補償；儀表功能豐富，存儲功能強；秤臺結構采用U形截面的冷彎型鋼組焊，整體剛度、抗扭性能及臺面的局部剛度都比傳統的焊接有很大的改進；模塊化設計,可按用戶要求組合,適于大批量生產,運輸方便,安裝調試簡單,周期短;系統質量可靠和長期穩定性好。

數字式汽車衡由其獨特的平板模塊化秤臺結構制作而成，具有靈活的秤體安裝形式。一般來說安裝方式分無基坑基礎和淺基坑基礎，兩種安裝方式各有其利弊。具體如下：

1.無基坑基礎

無基坑式基礎安裝的秤體會高出地面，故須制作可使汽車上下的引坡，因而其占地面積較大，但其良好的通風干燥環境，可確保汽車衡一直保持理想的使用狀態，且易于維護。

2.淺基坑基礎

淺基坑式基礎安裝的秤體與地面齊平，其優點在于占地面積小，汽車上下磅較方便，但采用此形式時，須特別注意磅坑內的排水及干燥。

數字式汽車衡電器部分參數及性能優點

（一）數字傳感器

其主要性能優點:全部數字信號輸出，具有高精度、穩定性和抗干擾能力， 數字傳輸距離達280m.數字補償技術性能更優于模擬式傳感器，橋式結構， 過載能力強，無需專門工具，安裝維護方便，自診斷功能故障排除迅速偏載調整保證的計量性能惡劣環境防護提高可靠性全不銹鋼焊接密封IP68,防水、防潮、防腐蝕，適用于惡劣工業環境更換傳感器不需重新標定。其主要相關參數如下所示：

分辨率1000000碼

型號LZX-D-40t

額定載荷40t

額定輸出40t

通訊速度50次/s

波特率9600bps

出廠誤差1/3000

綜合誤差±0.02%FS

蠕變±0.02%FS

溫度影響±0.02%FS/10℃

工作溫度范圍-30℃-70℃

存儲溫度范圍-60℃-80℃

零點平衡±0.1%FS

安全過載率120%FS

極限過載率150%FS

防水保護IP68

工作電壓9-12VDC

功耗350(12V)MW

通訊方式RS485

傳輸距離50-1200M

組網數量≤16個

防浪涌保護 有

（二）稱重顯示器

基本功能

1.交直流兩用

2.具有良好的電磁兼容性能和強的靜電防護能力

3.帶擴展接口，可選配擴展功能模塊

(a)打印通訊隔離模塊

(b)開關量輸出模塊

(c)4～20mA模塊

4.自動/半自動/手動角差修正

5.數字傳感器通訊地址修改功能

6.單個傳感器數據查看功能

7.二檔分度值自動切換；

8.非線性修正功能和標定誤差修正功能

9.定時關機功能

10.稱重記錄貯存/檢查/刪除/斷電保護

11.配備RS-232C/RS485通訊口

12.配備電流環大屏幕通訊口；配備標準并行打印接口

13.可存儲1000組車輛牌號和皮重，201組貨號，可存儲1001組稱重記錄

14.可備份和恢復儀表內各種參數，可靠實用

技術參數

數字傳感器連接

1.連接方式：RS485方式、四六線兼容

2.通訊距離：約1000米

3.連接個數：1～16個

4.傳感器電源：DC 10V，0.8A（Max）

顯示

1.顯示方式：7位高亮LED數碼管，10個狀態指示符

2.時鐘：實時時鐘，自動閏年、閏月，不受斷電影響

大屏幕接口

1.信號：20mA電流環,串行輸出

2.波特率：600，傳輸距離：≤2000米

打印接口

1.可連接寬行打印機：LQ-300K、KX-P1131、KX-P1121、DS-300

2.熱敏度微打：POS58、T58D 可配面板式微打

串行通訊接口

1.標準配置RS232C RS485

2.電源：AC187～242V;49～51HZ

3.直流電源：12V蓄電池供電（外置）

（三）全不銹鋼數字接線盒

其主要功能連接所有數字傳感器，經過AD轉換通過信號線把數據傳輸給數字儀表，不銹鋼材質密封處理，防護等級IP68，防潮防浪涌，經久耐用。

（四）外顯大屏幕

外顯大屏幕基本功能：

1.電源：AC187～242V;49～51Hz

2.遠距離觀察稱重結果，可作為稱重裝置的輔助顯示器。

3.與計算機連接，作為系統的輔助顯示器。（計算機的輸出格式須配套）

4.稱重儀表須配置相應的通訊接口；

5.動態掃描鎖存技術；

6.高亮度數碼塊，特制的光學濾波薄膜，視角范圍大；

7.顯示系統或儀表輸出的毛重、凈重；

外顯大屏幕技術參數：

1.顯示字符：6位LED字高75mm數碼管（YHL－3鐵殼）；

2.電源：AC 187～242V；49～51Hz；

3.通訊接口：RS232方式/電流環方式；

4.使用環境溫度：0～40℃；

5.使用環境濕度：≤85％RH；

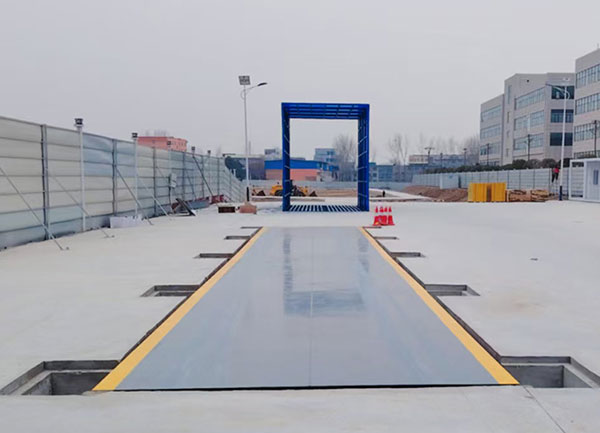

數字式汽車衡實物圖
