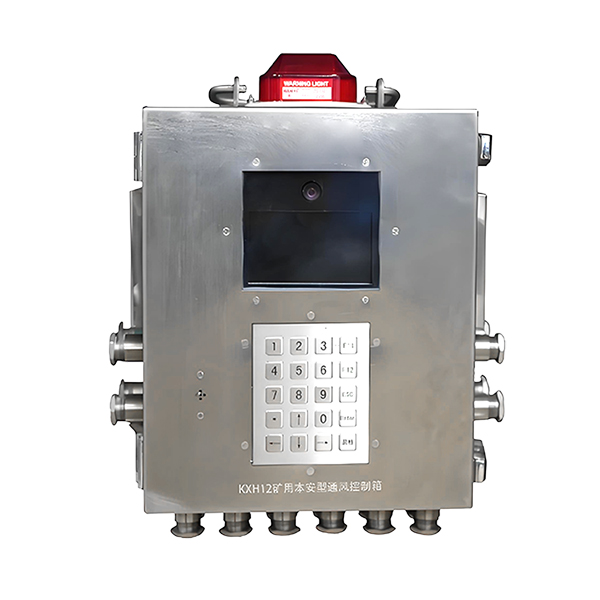

KXH12(A)礦用本安型控制箱

名稱

技術要求

工作電壓

DC12V

工作電流

≤500mA

RS485信號

a）數量：2路；

b）傳輸方式：半雙工；

c）傳輸速率：9600bps；

d）工作電壓峰峰值：2V～10V；

e）傳輸距離：2km

以太網電口

a）接口數量：1個；

b）傳輸方式：TCP/IP全雙工；

c）傳輸速率：100Mbps；

d）信號工作電壓峰值：≤2.5V；

e）傳輸距離≤：100m

以太網光口

a）接口數量：2路；

b）傳輸方式：TCP/IP以太網光傳輸；

c）接口形式：SC，光波長1310nm；

d）傳輸速率：100Mbps；

e）光發射功率：-15dBm～0dBm；

f）接收靈敏度：-30dBm；

g）傳輸距離：10km

攝像頭參數

a）像素：200萬；

b）分辨率：1920*1080P 30fps；

c）工作溫度：-20～70℃；

d）視場角/焦距：100°/3mm；

e）其他：帶麥克風。

屏幕參數

a)尺寸：4.3寸LCD

b)分辨率：272*480

無線Wi-Fi信號傳輸參數

a）無線接入方式：IEEE 802.11b/g；

b）工作頻率：2400MHz±100MHz；

c）調制方式：DSSS/OFDM；

d）發射功率：-10 dBm～14.5 dBm；

e）接收靈敏度：-70 dBm；

f）傳輸距離：20m（空曠無障礙）。

無線射頻傳輸參數

a）工作頻率：433MHz±10MHz；

b）接收靈敏度：-75dBm；

c）調制方式：支持2-FSK、GFSK、MSK調制；

d）傳輸距離：50m（空曠無障礙）。

CAN接口

a）數量：1路；

b）傳輸速率：9600bps；

c）工作電壓峰峰值：2V～10V；

d）傳輸距離：2km

設備功能

a）具有9路單線圈電磁閥，或4路雙線圈電磁閥控制功能；

b）有兩路RS485信號；

c）有6個紅外對射傳感器接口；

d）有6個風門開關狀態傳感器接口；

e）具有與調度室和其它控制箱雙向音視頻通話功能

f）具有聲光報警功能，報警聲音響度≥85dB,報警指示燈100米可見。
