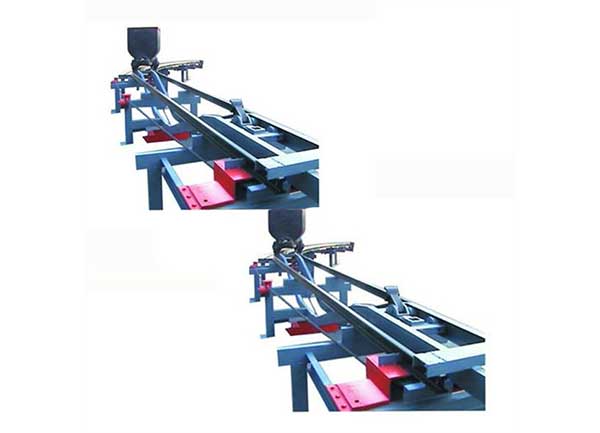

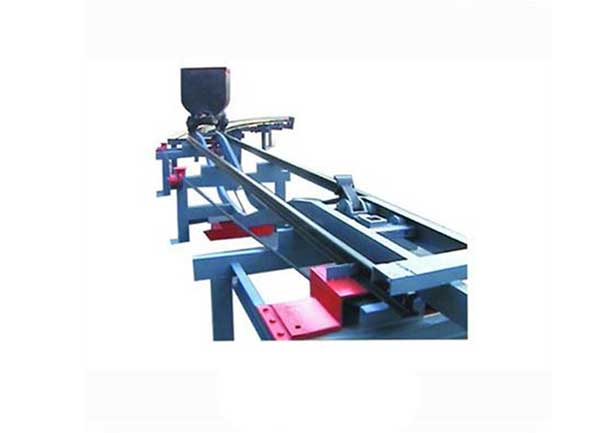

繩式推車機

繩式推車機適用于井口車場和小坡度運輸巷，不僅可以在直線運輸線路使用，而且具備較好的彎道推車及拉車功能，是非常實用的彎道及直道推車設備。

在線咨詢

在手機上查看本產品

中煤官方微信支付

繩式推車機同類產品推薦

繩式推車機產品詳情

繩式推車機概述

繩式推車機機械部分運行原理

推車機主傳動、導向輪組和張緊裝置固定在混凝土基礎或錨固基礎上，推車器軌道系統安裝在車輛軌道內側上，推車器沿軌道系統運行，鋼絲繩穿繞安裝于軌道中間的繩輪，繩端連接在推車器上形成一個閉合的繩環，通過張緊裝置的張緊作用，使整個閉合的繩式推車系統產生張緊運輸力。
（2）在進行彎道推車作業時，需配備彎道護軌輪組，通過彎道輪組的導向作用，使鋼絲繩牽引推車器沿彎曲的軌道系統運行，并可實現上坡或下坡運行，實現了在彎道推車或拉車作業。
（3）推車機主傳動裝置采用液壓馬達為動力，液壓馬達帶動滾筒正反轉動，張緊裝置使纏繞在驅動滾筒上的鋼絲繩與滾筒表面之間產生摩擦力，進而轉變?yōu)殇摻z繩運輸時的張緊運輸力，該運輸力使鋼絲繩牽引著推車器沿軌道系統前后運行。
（4）推爪執行推車的功能，推車部位為礦車的碰頭。拉爪執行調運礦車的功能，調運礦車時，拉爪抬起，拉車部位為礦車擋板或車軸或碰頭。

名稱	鏈?zhǔn)酵栖?chē)機	銷齒式推車機	繩式推車機
產品型號	TLY	TXY	TSY
產品規格	鏈?zhǔn)絺鲃?dòng)機構	銷齒傳動機構	繩式傳動機構
電機功率	7.5KW/11KW/15KW/18.5KW/22KW/30KW（根據現場選配）
額定推力	6KN/10KN/15KN/18KN/23.5KN/35KN（與電機功率對應）
液壓系統工作壓力	16MPa
液壓介質	46#以上耐磨液壓油
推車速度	0.5m/s ~ 1m/s
推車數量（臺）≤	20~60（根據使用工況確定）
推車位置	礦車擋板、車軸或碰頭
每次推車個數	訂貨時請說明
軌距	600或900，訂貨時請說明
