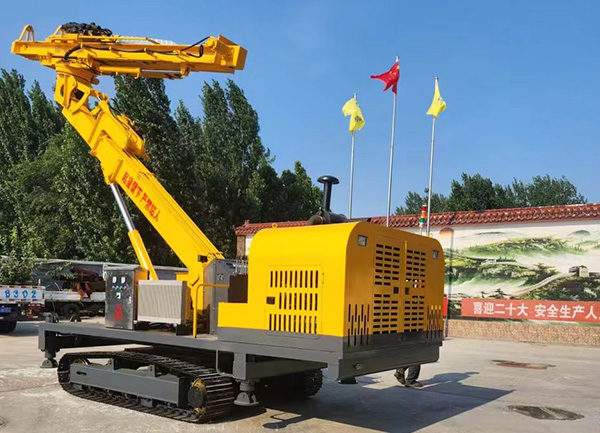

單臂履帶式鑿巖臺車

單臂履帶式鑿巖臺車主要適用于礦山、冶金等領域小型巷道、隧道、涵洞的有軌開挖、掘進工程。該鉆車采用全液壓驅動單臂鑿巖....

在線咨詢立即購買

在手機上查看本產品

中煤官方微信支付

單臂履帶式鑿巖臺車同類產品推薦

單臂履帶式鑿巖臺車產品詳情

單臂履帶式鑿巖臺車產品介紹

單臂鑿巖臺車主要適用于礦山、冶金等領域小型巷道、隧道、涵洞的有軌開挖、掘進工程。該鉆車采用全液壓驅動單臂鑿巖，鑿巖速度可達0.8-2米/分。系統設有終點自動停止沖擊、自動防卡釬、感應水排渣功能，操作方便，安全可靠。該機車結構緊湊、重心低、機動靈活，采用履帶行走方式，工作穩定。靈活的液壓鑿巖機構具有噪音低、功能多、效率高等優點。整機能耗小、噪音低、安全可靠、可大幅改善工作環境，提高施工效率和質量。該設備對巷道的工作面、頂板、側幫、底板、掏心孔均能鑿巖作業。該機不僅能鉆鑿掘進炮孔，根據斷面大小情況，裝上本所推進器后，還能很方便的鉆鑿錨桿孔。

單臂履帶式鑿巖臺車主要技術參數

項目		主要技術參數
整機	運輸狀態外形尺寸（l×b×h）mm	7110×920×2050
	鑿孔直徑 mm	φ43～φ76
	鉆孔深度 mm	2700（標配）
		2100（選配一）
	鉆孔速度 m/min	0.8-2
	適用斷面（b×h）m	2×2～3.5×3.5
	液壓鑿巖機型號	HYD200陰釬尾
	鑿巖機沖擊功率kW	7.5
	供電電壓	380VAC 50HZ
	電器功率 kW	32.6
	總重 kg	≈6000
行走底盤	底盤結構	鉸接式車體
	行走形式	履帶行走
	軌距 mm	600
	驅動形式	液壓馬達驅動/牽引行走
	行駛速度 km/h	0—3
	制動形式	失壓制動（牽引時無制動）
	離去角	4°
	接近角	8°
	離地間隙 mm	40
	爬坡能力（良好軌道面）	≈5‰
	小轉彎半徑 mm	6500(內側)
鉆臂機構	鉆臂結構	2.4米螺旋鉆臂
	舉升	升55° 降16°
	擺臂	左30.5° 右30.5°
	擺角	左45° 右45°
	旋轉	正180° 反180°
	俯仰	俯105° 仰15°
	補償行程 mm	1500（標配）
		1200（選配一）
推進器	推進器總長 mm	HYD200陽釬尾	4210（標配）
			3610（選配一）
	釬桿長度 mm	3090（標配）
		2475（選配一）
	孔深 mm	2700（標配）
		2100（選配一）
	大推進力 KN	9
供氣系統	空壓機	活塞式空壓機
	排氣量（L/min）	210
	工作氣壓 Mpa	0.8
	鑿巖機潤滑氣量 L	100～150 （0.2～0.3 Mpa）
供水系統	水泵	多級增壓離心水泵
	鑿巖機供水壓力 Mpa	0.8～1.2
	冷卻器入口水壓 Mpa	0.3～0.6
其他配置	液壓油箱冷卻形式	水冷
	照明系統	3盞高亮度LED照明燈
