MFBL-7.0/350立風井防爆門

MFBL-7.0/350立風井防爆門產品介紹

立風井防爆門用于立風井井口，當風機停止運轉時，防爆門能夠自動升起。當?shù)V井發生災害時，防爆門可自動打開，釋放能量，保護主要風機不受損害。防爆門是根據井筒直徑選型，其適應風機負壓，有不大于3432pa和4413pa兩種。

立風井防爆門型號規格

序號 型號規格 圖號

1 MFBL-3.0/450 B78-375.1

2 MFBL-3.5/450 B78-375.2

3 MFBL-4.0/450 B78-375.3

4 MFBL-4.5/450 B78-375.4

5 MFBL-5.0/450 B78-375.5

6 MFBL-5.5/450 B78-375.6

7 MFBL-6.0/450 B78-375.7

8 MFBL-6.5/450 B78-375.8

9 MFBL-7.0/450 B78-375.9

10 MFBL-3.0/350 B78-375.10

11 MFBL-3.5/350 B78-375.11

12 MFBL-4.0/350 B78-375.12

13 MFBL-4.5/350 B78-375.13

14 MFBL-5.0/350 B78-375.14

15 MFBL-5.5/350 B78-375.15

16 MFBL-6.0/350 B78-375.16

17 MFBL-6.5/350 B78-375.17

18 MFBL-7.0/350 B78-375.18

立風井防爆門主要結構

本立風井防爆門為防爆蓋、反風裝置、重錘裝置等部件組成。

1、防爆蓋采用錐形結構，分四個部分聯接而成，每部分由鋼板，角鋼組焊成型；

2、返風裝置為壓板式；

3、重錘裝置由重錘架、滑輪、配重組成；

4、密封方式采用鋼板組焊外圈板固定δ15橡膠板密封。

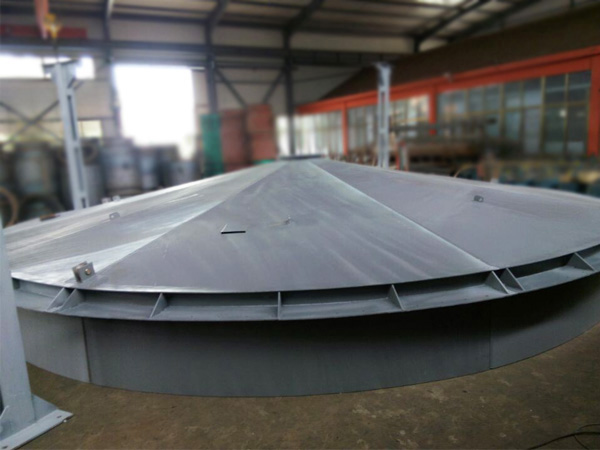

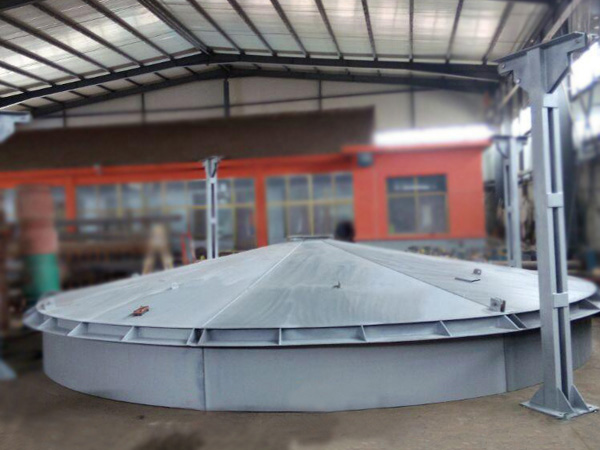

MFBL-7.0/350立風井防爆門實物圖
