氧化鋅避雷器

氧化鋅避雷器介紹

氧化鋅避雷器是具有良好保護性能的避雷器。利用氧化鋅良好的非線性伏安特性，使在正常工作電壓時流過避雷器的電流極小（微安或毫安級）；當過電壓作用時，電阻急劇下降，泄放過電壓的能量，達到保護的效果。這種避雷器和傳統的避雷器的差異是它沒有放電間隙，利用氧化鋅的非線性特性起到泄流和開斷的作用。
氧化鋅避雷器是七十年代發展起來的一種新型避雷器，它主要由氧化鋅壓敏電阻構成。每一塊壓敏電阻從制成時就有它的一定開關電壓（叫壓敏電壓），在正常的工作電壓下（即小于壓敏電壓）壓敏電阻值很大，相當于絕緣狀態，但在沖擊電壓作用下（大于壓敏電壓），壓敏電阻呈低值被擊穿，相當于短路狀態。然而壓敏電阻被擊后，是可以恢復絕緣狀態的；當高于壓敏電壓的電壓撤銷后，它又恢復了高阻狀態。因此，如在電力線上安裝氧化鋅避雷器后，當雷擊時，雷電波的高電壓使壓敏電阻擊穿，雷電流通過壓敏電阻流入大地，可以將電源線上的電壓控制在安全范圍內，從而保護了電氣設備的安全。

氧化鋅避雷器七大特性

1、通流能力
這主要體現在避雷器具有吸收各種雷電過電壓、工頻暫態過電壓、操作過電壓的能力。
2、保護特性
氧化鋅避雷器是用來保護電力系統中各種電器設備免受過電壓損壞的電器產品，具有良好保護性能。因為氧化鋅閥片的非線性伏安特性十分優良，使得在正常工作電壓下僅有幾百微安的電流通過，便于設計成無間隙結構，使其具備保護性能好、重量輕、尺寸小的特征。當過電壓侵入時，流過閥片的電流迅速增大，同時限制了過電壓的幅值，釋放了過電壓的能量，此后氧化鋅閥片又恢復高阻狀態，使電力系統正常工作。
3、密封性能
避雷器元件采用老化性能好、氣密性好的復合外套，采用控制密封圈壓縮量和增涂密封膠等措施，陶瓷外套作為密封材料，確保密封可靠，使避雷器的性能穩定。
4、機械性能
主要考慮以下三方面因素：
A承受的地震力；
B作用于避雷器上的風壓力；
C避雷器的頂端承受導線的允許拉力。
5、解污穢性能
無間隙氧化鋅避雷器具有較高的耐污穢性能。
國家標準規定的爬電比距等級為：
II級 中等污穢地區：爬電比距20mm/kv
III級 重污穢地區：爬電比距25mm/kv
IV級 特重污穢地區：爬電比距31mm/kv
6、高運行可靠性
長期運行的可靠性取決于產品的質量，及對產品的選型是否合理。影響它的產量主要有以下三方面：
A 避雷器整體結構的合理性；
B 氧化鋅閥片的伏安特性及耐老化特性；
C 避雷器的密封性能。
7、工頻耐受能力
由于電力系統中如單相接地、長線電容效應以及甩負荷等各種原因，會引起工頻電壓的升高或產生幅值較高的暫態過電壓，避雷器具有在一定時間內承受一定工頻電壓升高能力。

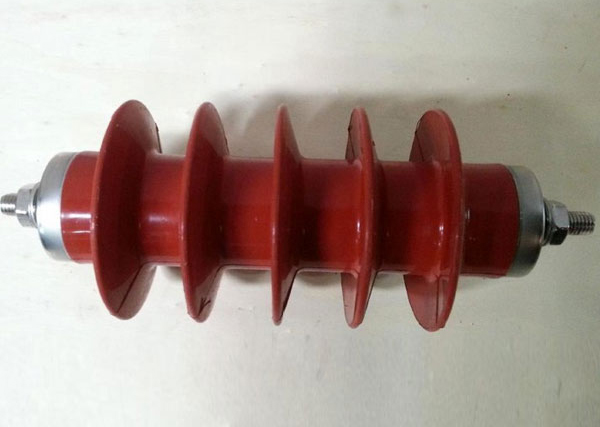

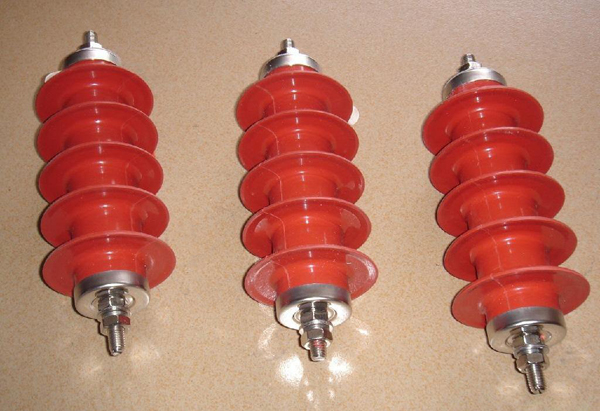

氧化鋅避雷器實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
