7噸架線式電機車

7噸架線式電機車產品介紹

7噸架線式電機車新產品，其供電電壓在250V、550V兩種，減速箱為圓錐和圓柱雙級齒輪傳動。具有車身側板厚，剛度好，齒輪使用壽命長，牽引力大，速度快等特點。由于采用V型橡膠減震器，因而緩沖、減震、消噪性能好和小彎道動力通過性能好。

7噸架線式電機車原理

架線式電機車的工作過程高壓交流電經牽引變流所降壓、整流后，正接到架空線上，負接到鐵軌上。機車上的受電弓與架空線接觸，將電流引入車內，再經空氣自動開關、控制器、電阻箱進入牽引電動機，驅動電動機運轉。電動機通過傳動裝置帶動車輪轉動，從而牽引列車行駛。從電動機流出的電流經軌道流回變流所。

7噸架線式電機車技術參數

整備重量 ：7T

軌距 ：600mm；762mm；900mm

牽引力 ：15.09KN

速度 ：11 Km/h

牽引力 ：17.2 KN

直流電壓 ：550V

牽引電機 ：24KW×2臺

總長 ：4470mm

總寬 ：1095mm；1257mm；1395mm

軌面至頂棚高：1550mm

牽引高度 ：320mm;430mm

軸距 ：1100mm

輪距 ：φ680mm

受電器工作高：1800mm~2000mm

小曲線半徑：7m

調速方式 ：斬波 電阻

制動方式 ：機械 電制動

礦用電機車產品視頻

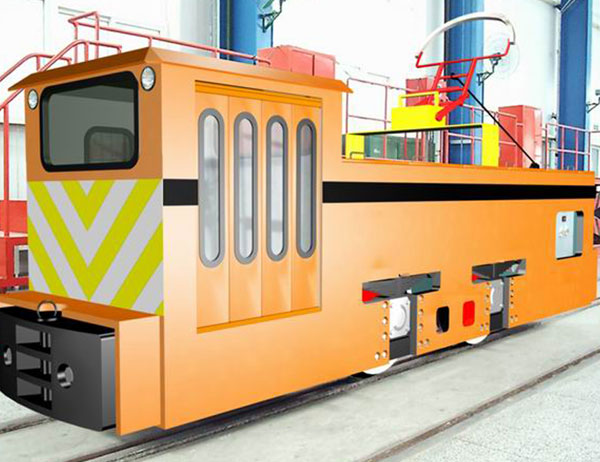

7噸架線式電機車實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
