礦用探水雷達

礦用探水雷達測試選點要求

1、水倉或已知驗證區盡量避開高壓帶電區域。
2、選已知區域的兩個不同測試點進行相互驗證，探測距離在50米及80米左右。
3、已知驗證區和未知區，地質概貌盡量一致，變化不大，否則影響測試準確度。
4、由于采用超低頻電磁波測試，測試區附近不得有大型電氣設備開啟。

礦用探水雷達產品特點

a. 探測盲區小：反饋能量回收，探測盲區較傳統方法減小3倍；
b. 高分辨率：采用現代化弱信號處理技術，降低了體積效應及低阻效應的影響，分辨率提高20倍；
c. 抗干擾能力強：小信號分辨率達0.01~0.05μv，顯著提高抗干擾能力；
d. 地面探測深度可達150m以上；
e. 效率高、成本低：每當頭超前探作業時間小于30分鐘，側幫探測每千米作業面作業時間＜1小時，采集勞動強度小，設備輕便、效率高、成本低；
f. 全中文軟件操作界面、操作簡單、結果直觀。
礦用探水雷達主要技術指標
a. 探測作用距離：≤150m；
b. 探測分辨率：≤5m，根據具體要求分辨率可調；
c. 每千米作業面作業時間：≤1小時；
d. 顯示：高性能礦用本安型平板電腦顯示；
e. 電源：內置鎳氫電池標稱電壓12V；
f. 重量：發射機:6kg；接收機:18kg；發射天線:6kg；接收天線:10kg；
g. 工作溫度：0~40 ℃；
h. 整體設備防潮防爆防塵，符合井下作業國家標準。
礦用探水雷達性能參數
a. 前放增益：8，32；
b. 主放增益：16，32，64，128，512，1024；
c. 動態范圍：180dB；
d. 分辨率：29位 ；
e. 輸出：1A；
f. A/D轉換：24bit；
g. 同步類型：線同步；
h. 采樣時窗： 30門；
礦用探水雷達應用領域
a. 煤礦含水層探測，斷層產狀及含水性探測，煤層采空區、老窖區積水探測；
b. 礦山井下采掘工作面周圍，未知區域含水探測；
c. 探測金、銀、銅、鐵、鋅等良導性礦埋深和產狀，探測蘊礦構造；
d. 探測非煤礦井老窖及其含水性；
e. 干旱地區找地下水；

礦用探水雷達的規格型號表

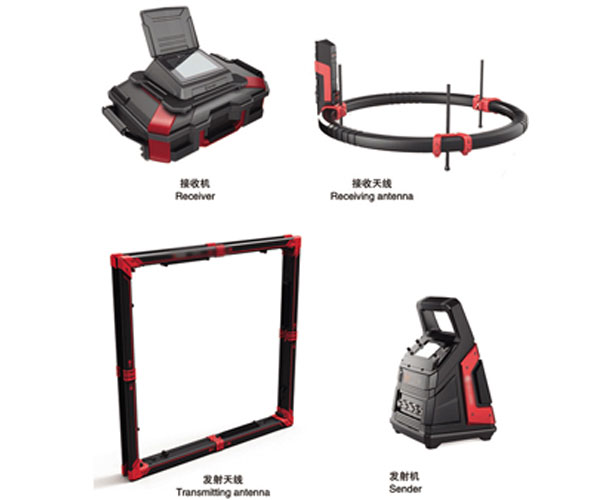

礦用探水雷達實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
