復式交分道岔

復式交分道岔產品介紹

復式交分道岔是縮短車站咽喉長度、減少車刀用地、提高調車作業效率的良好設備。其長度略長于單開道岔，而其作用相當于兩組對向單開道岔，因此可以縮短站場長度，特別在復線及多線區間的到達場、編組場和出發場等銜接的咽喉區，采用復式交分道岔配合交叉渡線，更為明顯。

復式交分道岔像X形，實際上相當于四組單開道岔和一副菱形交叉的組合。除此而外，還有一種交叉設備，通常使用的叫做菱形交叉。它由兩組銳角轍叉和兩組鈍角 轍叉組成，但沒有轉轍器，所以股道之間不能轉線。如果將復式交分道岔的X形的上面兩點和下面兩點分別連接起來，就是交叉渡線。它不僅能開通較多的方向，而 且占地不多，所以經常在車站采用。

復式交分道岔的結構組成

⑴兩副普通銳角轍叉及護軌；

⑵兩組可動心軌鈍角轍叉；

⑶四根直尖軌和四根曲尖軌；

⑷六根曲導軌；

⑸八根連接鋼軌及連接零件；

⑹木岔枕、電動轉轍機械及電路設備。

復式交分道岔的鋪設

1、場地：鋪設道岔時，一定要平整好場地，測量好道岔中心樁。

2、鋪枕：鋪設前應在復式交分道岔的中軸線上拉一根直線。并把每一根岔枕分中后畫出中線。要每一根岔枕都垂直于中軸線，每一根岔枕的中線都與中軸線重合。

3、不同廠家的復式交分道岔略有不同，鋪設前要閱讀設計說明和技術要求。安裝道岔配件時，要按照圖紙標注的岔枕位置、鋼軌長度和配件編號字母擺放。并注意反正。

4、各尖軌、可動心軌的動程要按照圖紙標注的尺寸調整好。

5、絕緣接頭的位置應由信號專業根據設計圖紙確定后再安裝。

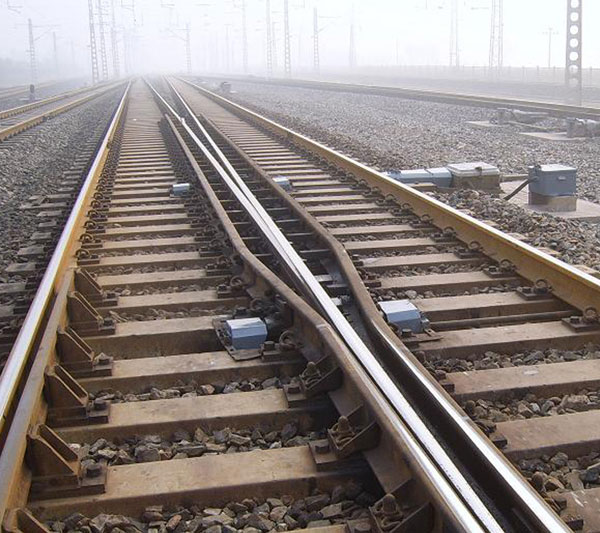

復式交分道岔實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
