氣動架柱式鉆機

氣動架柱式鉆機產品介紹

氣動架柱式鉆機具有安全防爆、轉矩大、轉速高、體積小、重量輕、結構簡單、拆裝方便等優點，拆開后各部件小于50千克。其中ZQJC-360/7.1為國內同類型扭矩較大氣動架柱鉆機。機器主機回轉具有正反轉功能，可輕松鉆機和推出鉆具；進給采用獨立馬達，給進力大，故障率低；通過控制進氣量，可以調節回轉速度和給進速度。該系列鉆機可以配套使用高效螺旋鉆桿和地質鉆桿，廣泛應用于煤礦探水、注水、探排瓦斯、泄放壓力孔、巷道幫錨桿孔等的鉆孔施工。

氣動架柱式鉆機的工作原理

以壓縮空氣為動力通過回轉馬達換向閥控制回轉馬達的回轉及換向壓縮空氣驅動齒輪馬達旋轉經兩級減速后驅動主軸旋轉進而帶動鉆具工作通過支撐氣缸換向閥控制氣缸的頂緊及松開通過進給馬達換向閥控制鉆機的前進及后退。

氣動架柱式鉆機的結構

本機由主機和支撐機構兩部分組成

1. 主機由回轉馬達和進給機構組成

(1) 回轉馬達由馬達、齒輪箱、換向閥等部件組成。換向閥控制馬達的開啟及換向壓縮空氣通過換向閥帶動馬達齒輪及主軸轉動從而帶動鉆具轉動。

(2) 進給機構由進給馬達、換向閥、齒條和導軌等部件組成通過換向閥控制進給馬達帶動主動齒輪在齒條上傳動從而帶動回轉馬達前進及后退達到鉆進的目的。

2. 支撐機構由兩個氣缸、氣缸連接管、氣缸換向閥及副支撐組成。 高壓空氣通過換向閥來控制氣缸的升降達到頂緊頂板穩定鉆機的目的副支撐通過調節角度來起到輔助支撐鉆機的作用。

氣動架柱式鉆機的技術參數

型號ZQJC-300/9

工作氣壓 0.5Mpa

額定轉矩 300Nm

額定轉速 290r/min

功率 9Kw

鉆孔直徑 76-110mm

導軌長度 2250mm

導軌推進行程 1250mm

工作高度 1800mm

小工作高度 500mm

主機重 280kg

支撐機構重 230kg

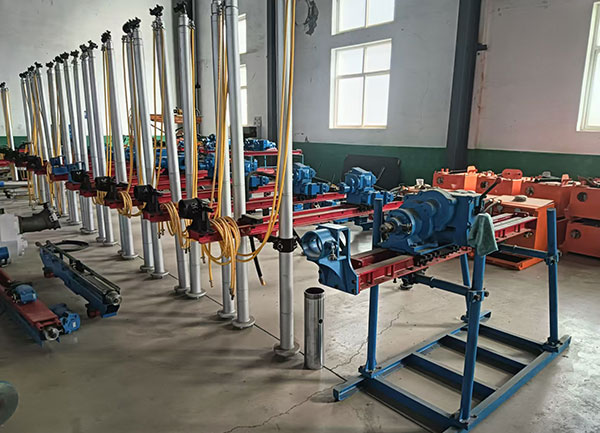

氣動架柱式鉆機實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
