礦用本安型瞬變電磁儀

礦用本安型瞬變電磁儀概述

YCS150礦井瞬變電磁法是以地殼中巖（礦）石的導電性與導磁性差異為主要物質基礎，根據電磁感應原理，利用不接地回線或接地線源向地下發送一次脈沖磁場，在一次脈沖磁場的間隙期間，利用線圈觀測二次渦流場，并研究該場的空間與時間分布規律，來尋找地下礦產資源或解決其他地質問題的一種時間域電磁法。

礦用本安型瞬變電磁儀應用領域

在地面探測含水層，斷層含水性，地層結構和陷落柱；
井下探測采區內部和外圍以及掘進頭前方的賦水性及構造；
探測良導性礦體埋深和產狀，探測蘊礦構造；
探測老窯及其含水性；
工程勘探和環境勘探.

礦用本安型瞬變電磁儀特點

發射機、接收機、供電電源集成一體；
◆工作效率高，每天可完成上百測深點；
◆礦井超前探測前方150米左右；
◆關斷時間短，大大減少測量盲區；
◆無線導出測量數據
◆信噪比高；
◆穿透低阻能力強；
◆高密度、高分辨率、大動態范圍的快速采樣；
◆智能提示，測量后自動成圖；

礦用本安型瞬變電磁儀指標

Cpu：低功耗ARM11
操作系統：WINCE6.0
屏幕：5寸LCD液晶屏800*400顯示模式，觸屏操作
供電電源：7.2V
數據導出：無線傳輸
儀器電源：內置高能電池，容量12V/5ah
適應環境：防濕、放塵、防爆
工作溫度：-10～50℃
接收機技術指標
高速A/D轉換器：24BIT；
動態范圍：175dB；
系統分辨率：29位
信號分辨率：24位
采樣速率：1.5μs
疊加次數：64―10240
小分辨：10nV
同步方式：儀器內部同步
工作溫度：-20℃～60℃
發射機技術指標
關斷時間：0.5μs純電阻負載，實際值依賴發射線圈尺寸，匝數和發射電流大小；
輸出功率（W）：18；
發射輸出電壓：7.2V；
發射線圈尺寸：2×2線圈；
發射頻率：6.25HZ，25HZ，62.5HZ；

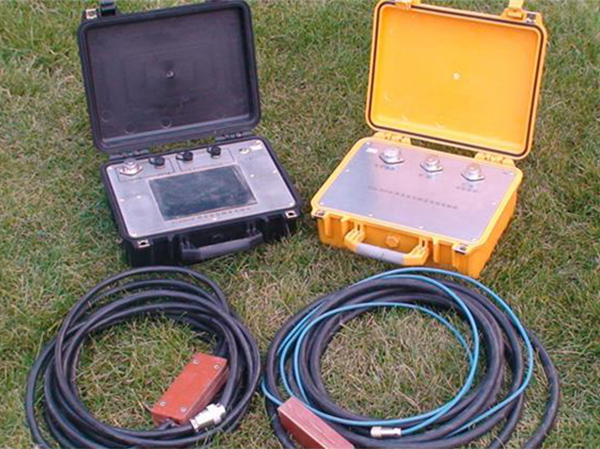

礦用本安型瞬變電磁儀實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
