BRW200/31.5乳化液泵站

BRW200/31.5乳化液泵站產品介紹

BRW200/31.5乳化液泵站與相應的乳化液箱配套共同組成乳化液泵站。它是由防爆電動機通過輪胎式聯軸器帶動泵運轉，具有結構緊湊、體積小、重量輕、壓力流量穩定、運行平穩、安全性能強和使用維護保養方便等特點。BRW200/31.5乳化液泵站主要用于為煤礦井下綜合機械化采煤液壓支架提供動力源，也適用于地面高壓水射流清洗設備以及其它液壓設備作為動力源。

BRW200/31.5乳化液泵站結構及原理

BRW200/31.5乳化液泵站由三相四級防爆電機、輪胎聯軸器、乳化液泵、卸載閥、蓄能器等組成等組成，安裝在共同的底拖上。乳化液泵為臥式三柱塞往復泵 , 選用三相交流四極防爆電機驅動，經一級齒輪減速，帶動三拐曲軸旋轉，再由連桿、滑塊帶動柱塞作往復運動，使工作液在泵頭中經吸、排液閥吸入和排出 ，此時機械能轉換成液壓能，輸出壓力液體，供執行機構動作。在泵的排液腔裝有調整好的安全閥及自動卸載閥，在 卸載閥的高壓出口接φ19高壓膠管與蓄能器連接。

BRW200/31.5乳化液泵站使用環境條件

非封閉的室內、室外和煤礦井下采掘工作面；

環境溫度0℃~45℃；

介質溫度10℃~40℃；

有甲烷、煤塵等爆炸性氣體的環境。

BRW200/31.5乳化液泵站技術參數

進口壓力 常壓

公稱壓力 31.5MPa

公稱流量 200L/min

曲軸轉速 561r/min

柱塞直徑 50mm

柱塞行程 66mm

柱塞數量 3根

電動機型號 YBK2-315M-4

電動機功率 125kw

電動機電壓 660/1140V

電動機轉速 1480r/min

安全閥型號 FA-WS250/35

安全閥工作壓力 35MPa

安全閥公稱流量 250L/min

安全閥調定壓力 34.7MPa~36.2

卸載閥型號 5XZF-WS

卸載閥工作壓力 40Mpa

卸載閥公稱流量 250L/min

卸載閥調定壓力 35MPa

卸載閥恢復壓力 26.25Mpa~29.75MPa

蓄能器充氣容積 25L

蓄能器額定壓力 31.5Mpa

泵組外形尺寸 2460mm×995mm×1265mm

泵組重量 2580kg

工作介質 乳化液(含5%乳化油的中性水混合液)

乳化液箱容積 1600L

過濾精度 105um

卸載后泵的工作壓力 ≤1.5MPa

BRW200/31.5乳化液泵站產品視頻

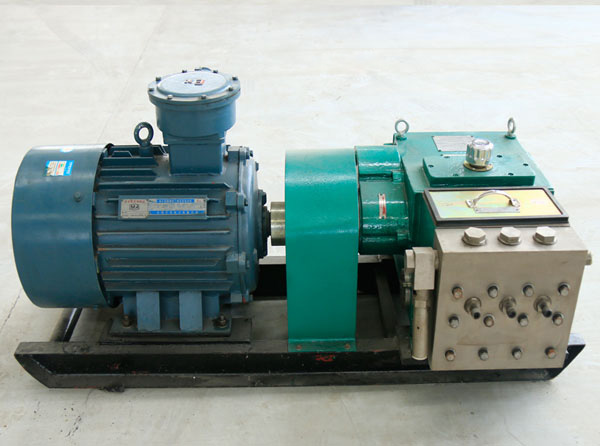

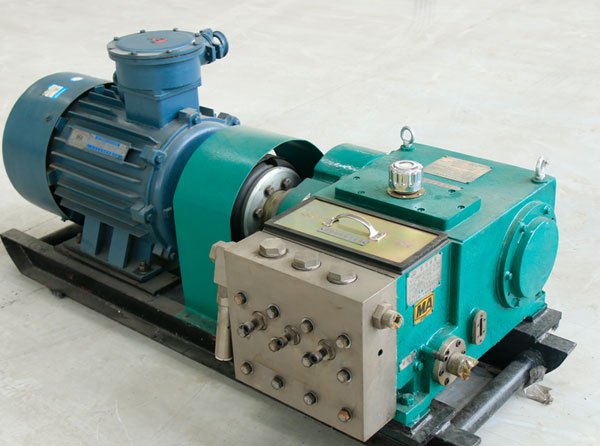

BRW200/31.5乳化液泵站產品圖片

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
