單體支柱三用閥試驗臺

單體支柱三用閥試驗臺介紹

單體支柱三用閥試驗臺是礦用單體支柱的專用試驗設備和檢測設備，能夠完成各種型號的單體液壓支柱生產驗收和日常維修的調試、試驗工作，單體支柱試驗臺同時還可以實現各種液壓元件的密封性能檢測和安全閥的調定工作。試驗臺與500KN臥式壓機和1000KN立式壓機配套使用能完成對單體液壓支柱和三用閥所要求的試驗項目。因此是廠礦液壓試驗、維修工作中用途較廣的一種試驗臺。

單體支柱三用閥試驗臺特點

1、乳化液泵為低壓泵，油泵帶動增壓缸產生高壓，可輸出不同壓力的乳化液進行各種試驗。
2、通過對液壓系統的改進，試驗臺供液流量大大增加，提高了單體支柱的加注效率。
3、設有集中按鈕盤和照明設備，操作方便并改善了操作條件。
4、可配裝單體液壓支柱臥式密封檢測支架，使檢測效率大大提高。
5、可加裝計算機檢測系統，集數據顯示、采集、處理、定時檢測于一體，可自動生成測試報表并打印。

單體支柱三用閥試驗臺技術參數

1、試驗臺
油壓系統：
電 機 功 率： 5.5KW
油 泵 流 量： 15L/min
額 定 壓 力： 25MPa
高 壓 力： 31.5 MPa
工 作 介 質： 46# 抗磨液壓油
單體液壓支柱試驗臺乳化液系統：
電 機 功 率： 3KW
泵 流 量： 20 L/min
額 定 壓 力： 60 MPa
高 壓 力： 75 MPa
工 作 介 質： 3-5%乳化液
小穩定流量： 0.04 L/min
使 用 環 境： 溫度 0～40℃
濕 度 10～85% RH
電 源： AC380V±10% (三相四線制) 50Hz±2%
2、臥式支柱試驗臺壓機
臥式：（500KN）
承受能力： 500KN
額定承受能力： 300KN
加載高度： DW35
工 作 壓 力： 38 MPa
試 壓 形 式： 內加載
油 缸 行 程： 600mm

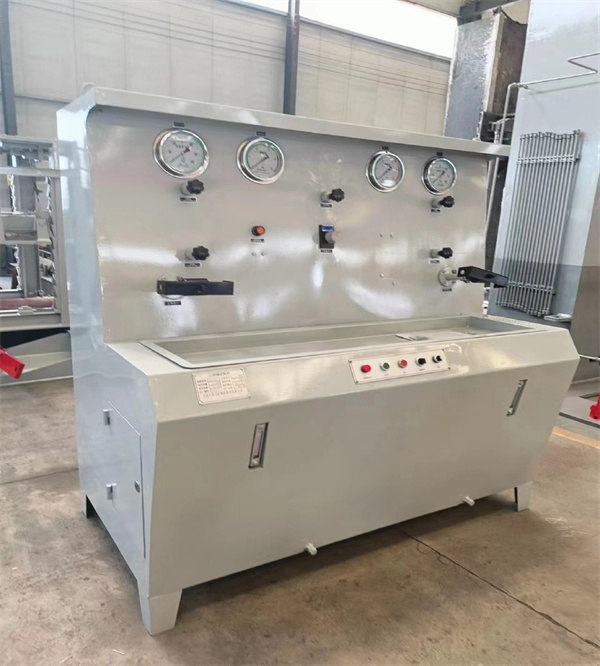

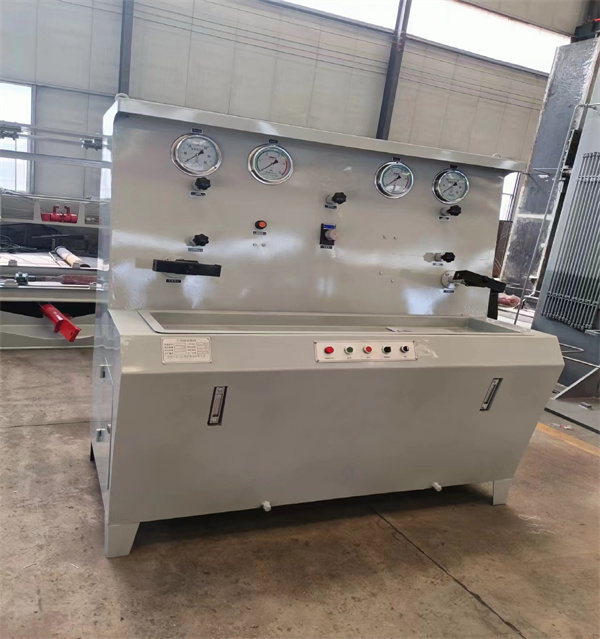

單體支柱三用閥試驗臺實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
