帶座外球面軸承

帶座外球面軸承簡介：

帶座外球面軸承(insert bearing with housing)是將滾動軸承與軸承座結合在一起的一種軸承單元。大部分外球面軸承都是將外徑做成球面，與帶有球狀內孔的進口軸承座安裝在一起，結構形式多樣，通用性和互換性好。
同時，此類軸承在設計上也具有一定調心性，易于安裝，具有雙重結構的密封裝置，可以在惡劣的環境下工作。軸承座一般是采用鑄造成型。常用座有立式座（ P ）、方形座（F）、凸臺方形座（ FS ）、凸臺圓形座（ FC ）、菱形座（ FL）、環形座（ C ）、滑塊座（ T ）等。

帶座外球面軸承類型：

l、帶緊定螺釘外球面 UC 類軸承；
2、帶圓錐孔外球面 UK 類軸承；
帶座外球面軸承是潤滑脂密封型深溝球軸承和各種形狀的軸承座組合而成的高精度組件產品。軸承組件可以通過幾個螺栓直接安裝到機械裝置的主體上，具有調心功能，能夠進行潤滑脂的補充等，是一種安裝使用都非常簡便的產品。

帶座外球面軸承保養：

清洗：將軸承拆下檢查時，先用拍照等方法做好外觀記載。另外，要供認剩余潤滑劑的量并對潤滑劑采樣，然后再清洗軸承。
檢查與區分：為了區分拆下的軸承能否從頭運用，要偏重檢查其標準精度、旋轉精度、內部游隙以及協作面、滾道面、堅持架和密封圈等。關于檢查效果，可由用慣軸承或知曉軸承者進行區分。判另外標準根據機械功用和重要度以及檢查周期等而有所不同。如有以下?lián)p傷，軸承不得從頭運用，有必要交換。

帶座外球面軸承型號參數：

軸承類型 國內新型號 國內舊 內徑 外徑 寬度 Cr Cor 脂潤滑轉速 油潤滑轉速 重量
型號 (mm) (mm) (mm) (kN) (kN) (r/min) (r/min) (kg)
帶座外球面軸承 UB201 90201 12 40 22 - - - - -
帶座外球面軸承 UB202 90202 15 40 22 - - - - -
帶座外球面軸承 UB203 90203 17 40 22 - - - - -
帶座外球面軸承 UB204 90204 20 47 25 - - - - -
帶座外球面軸承 UB205 90205 25 52 27 - - - - -
帶座外球面軸承 UB206 90206 30 62 30 - - - - -
帶座外球面軸承 UB207 90207 35 72 32 - - - - -
帶座外球面軸承 UB208 90208 40 80 34 - - - - -
帶座外球面軸承 UC201 90501 12 40 27.4 - - - - -
帶座外球面軸承 UC202 90502 15 40 27.4 - - - - -
帶座外球面軸承 UC203 90503 17 40 27.4 - - - - -
帶座外球面軸承 UC204 90504 20 47 31 - - - - -
帶座外球面軸承 UC205 90505 25 52 34.1 - - - - -
帶座外球面軸承 UC206 90506 30 62 38.1 - - - - -
帶座外球面軸承 UC207 90507 35 72 42.9 - - - - -
帶座外球面軸承 UC208 90508 40 80 49.2 - - - - -
帶座外球面軸承 UC209 90509 45 85 49.2 - - - - -
帶座外球面軸承 UC210 90510 50 90 51.6 - - - - -
帶座外球面軸承 UC211 90511 55 100 55.6 - - - - -
帶座外球面軸承 UC212 90512 60 110 65.1 - - - - -

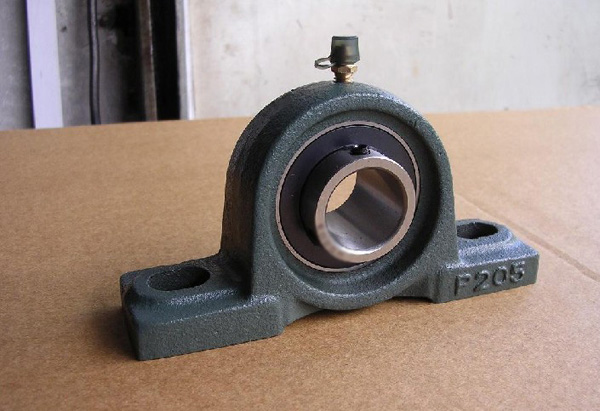

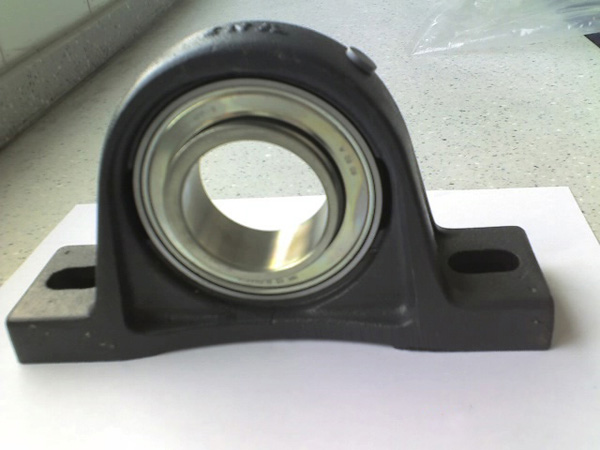

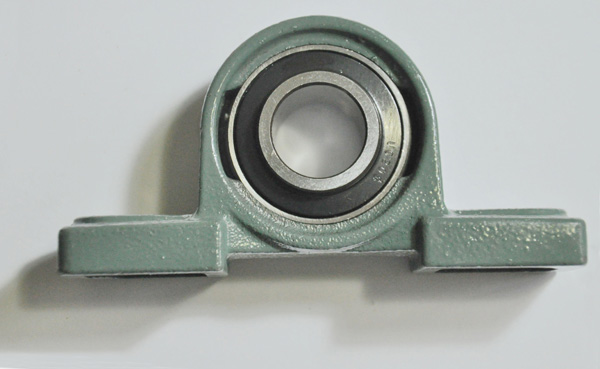

產品實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
