圓錐滾子軸承

圓錐滾子軸承簡介：

圓錐滾子軸承屬于分離型軸承，軸承的內、外圈均具有錐形滾道。該類軸承按所裝滾子的列數分為單列、雙列和四列圓錐滾子軸承等不同的結構型式。單列圓錐滾子軸承可以承受徑向負荷和單一方向軸向負荷。當軸承承受徑向負荷時，將會產生一個軸向分力，所以當需要另一個可承受反方向軸向力的軸承來加以平衡。
單列圓錐滾子軸承承受軸向負荷的能力取決于接觸角，即外圈滾道角度，角度越大，軸向負荷能力也越大。圓錐滾子軸承中用量多的是單列圓錐滾子軸承。在轎車的前輪輪轂中，用上了小尺寸的雙列圓錐滾子軸承。四列圓錐滾子軸承用在大型冷、熱軋機等重型機器中。

圓錐滾子軸承結構特點：

圓錐滾子軸承的類型代號為30000，圓錐滾子軸承為分離型軸承。一般情況下，尤其是在GB/T307.1-94《滾動軸承向心軸承公差》中所涉及到的尺寸范圍內的圓錐滾子軸承外圈與內組件之間是100%可以通用互換使用的。
外圈的角度以及外滾道直徑尺寸已與外形尺寸相同被標準化規定了。不允許在設計制造時更改。以致使圓錐滾子軸承的外圈與內組件之間可在范圍內通用互換。
圓錐滾子軸承主要用于承受以徑向載荷為主的徑向與軸向聯合載荷。與角接觸球軸承相比、承載能力大，限轉速低。圓錐滾子軸承能夠承受一個方向的軸向載荷，能夠限軸或外殼一個方向的軸向位移。

圓錐滾子軸承分類：

單列圓錐滾子軸承有一個外圈，其內圈和一組錐形滾子由筐形保持架包羅成的一個內圈組件。外圈可以和內圈組件分離，按照ISO圓錐滾子軸承外形尺寸標準的規定，任何一個標準型號的圓錐滾子軸承外圈或內圈組件應能和同型號外圈或內圈組件實現國際性互換。即同型號的外圈除外部尺寸、公差需符合ISO492（GB307）規定外，內圈組件的圓錐角、組件錐體直徑等也須符合互換的有關規定。
通常，單列圓錐滾子軸承外圈滾道的圓錐角在10°~19°之間，能夠同時承受軸向載荷和徑向載荷的聯合作用。錐角愈 大，承受軸向載荷的能力也愈大。大圓錐角的軸承，后置代號加B，錐角在25°~29°之間，它可承受較大的軸向載荷。另外，單列圓錐滾子軸承可以在安裝過程中調整游隙的大小。
雙列圓錐滾子軸承的外圈（或內圈）是一個整體。兩個內圈（或外圈）小端面相近，中間有隔圈，游隙是靠隔圈的厚薄來調整的，也可用隔圈的厚薄來調整雙列圓錐滾子軸承的預過盈。
四列圓錐滾子軸承，此種軸承的性能與雙列圓錐滾子軸承基本相同，但比雙列圓錐滾子軸承承受的徑向載荷更大，限轉速稍低，主要用于重型機械
多密封雙、四列圓錐滾子軸承，ZWZ提供長壽命、多密封雙、四列圓錐滾子軸承。對軸承進行個性化全新設計，改變?nèi)芊廨S承傳統設計方法，采用密封與防塵相結合的新型密封結構型式，改密封效果，提高密封性能。多密封雙、四列圓錐滾子軸承與開式結構軸承相比，壽命提高20%～40%；潤滑劑消耗量降低80%。

圓錐滾子軸承用途：

圓錐滾子軸承主要承受以徑向?yàn)橹鞯膹健⑤S向聯合載荷。軸承承載能力取決于外圈的滾道角度，角度越大承載能力越大。該類軸承屬分離型軸承，根據軸承中滾動體的列數分為單列、雙列和四列圓錐滾子軸承。單列圓錐滾子軸承游隙需用戶在安裝時調整；雙列和四列圓錐滾子軸承游隙已在產品出廠時依據用戶要求給定，不須用戶調整。
圓錐滾子軸承有圓錐形內圈和外圈滾道，圓錐滾子排列在兩者之間。所有圓錐表面的投影線都在軸承軸線的同一點相聚。這種設計使圓錐滾子軸承特別適合承受復合（徑向與軸向）負荷。軸承的軸向負荷能力大部分是由接觸角α決定的；α角度越大，軸向負荷能力就越高。角度大小用計算系數e來表示；e值越大，接觸角度越大，軸承承受軸向負荷的適用性就越大。
圓錐滾子軸承通常是分離型的，即由帶滾子與保持架組件的內圈組成的圓錐內圈組件可以與圓錐外圈（外圈）分開安裝。
圓錐滾子軸承廣泛用于汽車、軋機、礦山、冶金、塑料機械等行業。

圓錐滾子軸承參數：

單列圓錐滾子軸承：
內徑尺寸范圍：20mm～1270mm
外徑尺寸范圍：40mm～1465mm
寬度尺寸范圍：15mm～240mm
雙列圓錐滾子軸承：
內徑尺寸范圍：38mm～1560mm
外徑尺寸范圍：70mm～1800mm
寬度尺寸范圍：50mm～460mm
四列圓錐滾子軸承：
內徑尺寸范圍：130mm～1600mm
外徑尺寸范圍：200mm～2000mm
寬度尺寸范圍：150mm～1150mm

圓錐滾子軸承型號：

軸承類型 國內新型號 國內舊 內徑 外徑 寬度 Cr Cor 脂潤滑轉速 油潤滑轉速 重量
型號 (mm) (mm) (mm) (kN) (kN) (r/min) (r/min) (kg)
圓錐滾子軸承 30244 7244E 220 400 73 — — — — 35.50
圓錐滾子軸承 30340 7340E 200 420 80 1120 1450 820 1100 53.5
圓錐滾子軸承 30352 7352E 260 540 114 — — — — 108.00
圓錐滾子軸承 32205 7505 25 52 19.25 — — — — 0.174
圓錐滾子軸承 30302 7302E 15 42 13 22.8 21.5 9000 12000 0.094
圓錐滾子軸承 30203 7203E 17 40 12 20.8 21.8 9000 12000 0.079
圓錐滾子軸承 30303 7303E 17 47 14 28.2 27.2 8500 11000 0.129
圓錐滾子軸承 32303 7603E 17 47 19 31.9 29.9 9400 13000 0.170
圓錐滾子軸承 32904 2007904E 20 37 12 13.2 17.5 9500 13000 0.056
圓錐滾子軸承 32004 2007104E 20 42 15 25.0 28.2 8500 11000 0.095
圓錐滾子軸承 30204 7204E 20 47 14 28.2 30.5 8000 10000 0.126
圓錐滾子軸承 30304 7304E 20 52 15 30.5 28.4 8300 11000 0.170
圓錐滾子軸承 32304 7604E 20 52 21 42.8 46.2 7500 9500 0.230
圓錐滾子軸承 329/22 - 22 40 12 15.0 20.0 8500 11000 0.065
圓錐滾子軸承 320/22 20071/22E 22 44 15 26.0 30.2 8000 10000 0.100
圓錐滾子軸承 32905 2007905E 25 42 12 16.0 21.0 6300 10000 0.064
圓錐滾子軸承 32005 2007105E 25 47 15 28.0 34.0 7500 9500 0.11
圓錐滾子軸承 33005 3007105E 25 47 17 32.5 42.5 7500 9500 0.129
圓錐滾子軸承 30205 7205E 25 52 15 32.2 37.0 7000 9000 0.154

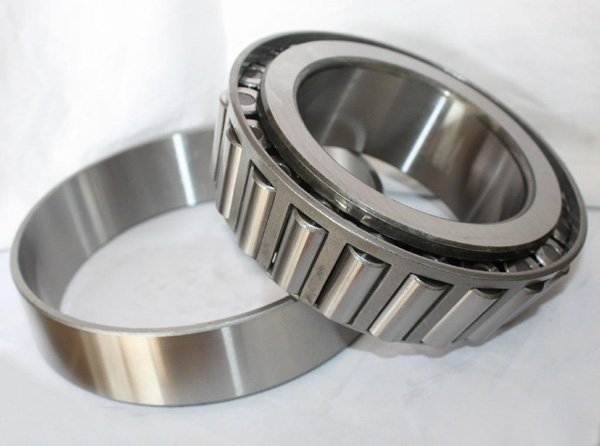

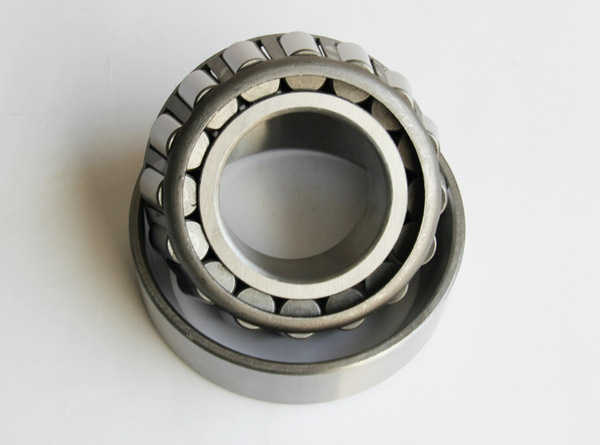

產品實物圖

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
