DJF4S型風電瓦斯閉鎖裝置

DJF4S型風電瓦斯閉鎖裝置產品介紹

煤礦用風電瓦斯閉鎖裝置主機(以下簡稱裝置)是專門針對煤礦安全監控而設計的系統，是煤礦綜合監控系統的重要組成部分。DJF4S型風電瓦斯閉鎖裝置具有初始化和初始化參數掉電保護、數據發送、接受顯示功能，能夠接收并存儲上級計算機的命令，并根據上級計算機的命令、采集、處理各傳感器或下一級數據站的信號，并向傳輸。該系統在各種作業面，能夠實現對風電甲烷的閉鎖操作，保障作業面人員安全。將工作面需要的檢測點和控制點連成一個有機的整體，實現風、電、甲烷閉鎖的功能。

DJF4S型風電瓦斯閉鎖裝置為礦用本質安全型，適用于采掘工作面等煤礦井下環境。既能獨立使用，也可與KJ103型煤礦綜合監控系統配套使用。本裝置可實現采煤工作面、掘進工作面及串聯通風情況下的風電瓦斯閉鎖，根據局部通風機運行狀態及關聯巷道內的甲烷濃度，實現局部通風機與關聯巷道電器設備的閉鎖、復電控制。并將其所采集的各種參數傳遞給上一級監控主機。

DJF4S型風電瓦斯閉鎖裝置技術參數

防爆型式：礦用隔爆兼本質安全型，標志為“Exd[ib]I”
輸入通道：8路（開關量或頻率模擬量輸入任意選擇）
輸出通道：8路（開關量輸出）
下級裝置：8路編碼式DJW4S甲烷溫度斷電儀輸入
頻率模擬量輸入信號：200Hz～1000Hz，高電平≥3V，低電平≤0.7V，脈寬大于0.3ms
無電位接點開關量輸入信號：接點斷開對應邏輯“0”，接點導通對應邏輯“1”
0/5 mA開關量輸入信號：
0～2 mA對應邏輯“0”，4～5 mA對應邏輯“1”
電平開關量輸入信號：
不大于1.5V對應邏輯“0”，不小于3V對應邏輯“1”
轉換誤差：滿量程時不低于1.0%
開關量輸出：輸出控制AC 127V/5A
顯示功能：用液晶顯示所有輸入、輸出通道的數據
傳輸參數：方式：RS485,半雙工
速率：1200b/s
信號電平：3V～5V,輸出電流≤95mA
距離：分站到調制解調器不小于15km（PUYVR電纜，電纜分布參數：分布電容：≤0.06μF/km；分布電感：≤0.8mH/ km；直流電阻：≤12.8Ω/km）
供電電源：AC 127V/380/660V
外形尺寸及質量：360mm×309mm×162mm

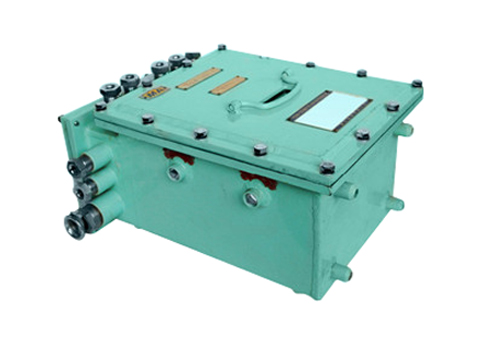

DJF4S型風電瓦斯閉鎖裝置產品圖片

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
