礦用瓦斯監測系統

礦用瓦斯監測系統產品介紹

礦用瓦斯監測系統是將計算機技術、通信技術、計算機網絡技術應用于礦山安全生產信息集中監控和管理的系統。主要用于井下具有瓦斯和粉塵爆炸環境的場所安全、生產參數的監測，并對井下的各種電力系統進行安全控制，可匯接管理多個安全生產環節的子系統。適于大中小各類礦井下監控使用。

系統可以監測礦井下瓦斯、風速、負壓、一氧化碳、溫度、風門開關等環境參數，也可以監測并控制井下各種機電設備開停的運行，并將詳細的監測數據傳送至地面工作主機并隨時顯示的數據、圖形、曲線、報警點 及數值，實現了各局部環節的自動化。

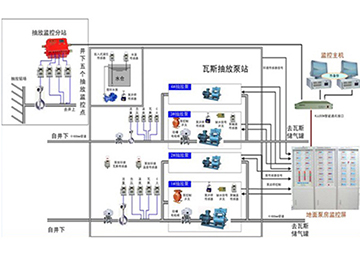

礦用瓦斯監測系統產品組成

礦用瓦斯監測系統工作原理

主機連續不斷輪流向各個工作站進行巡檢通信，每個分站接收到主機信號后，立即將該分站監測到的各測試點的信號傳送給主機，同時監控工作站不停的接收傳感器及配接設備所測試到的數據，并進行監測變換和處理，等待主機的巡檢，以便把監測到的數據送至地面。同時主機可以向井下的監控分站發出控制命令，然后監控工作站根據主機的控制命令對開關量輸出的電力設備進行相應的控制，并及時將信息傳送給主機。

監控主機接到信號后對實時信號進行處理和存盤，并將信 息通過主機顯示器等外界設備顯示出來。可顯示各被測量的瞬時值和歷史顯示(包括地點、名稱、報警 / 斷電 / 復電門限、檢測值、平均值、小值、饋電狀態、超限報警、傳感器故障)、監控工作站傳輸系統故障狀態顯示、主要被測參數的曲線 顯示、模擬圖形顯示、數據報表示、實時時鐘顯示并可以顯示各參量的柱狀圖、圓餅圖等，也可連接打印機 打印各種報表。

礦用瓦斯監測系統產品圖片

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
