7BZ-75/16煤層注水泵

7BZ-75/16煤層注水泵產品介紹

7BZ-75/16煤層注水泵為斜盤式軸向高壓柱塞泵。具有結構新穎、緊湊、輕便、效率高及易維修等優點。使用該泵在采煤前向煤層注水，能有效地逐出瓦斯，避免粉塵揚起，從而提高采煤效率，保障工人身體健康，是采煤注水工藝中理想的專用設備。 此外，該泵還可用作各采掘機械的噴霧防塵和電機水冷的泵站設備，亦可用作各類機械設備的清洗用泵等。

7BZ-75/16煤層注水泵型號意義

型號：7BZ-75/16

7：柱塞根數/根；

B：泵；

Z：注水；

75：額定流量 /（L/min）；

16：額定排出壓力 / MPa。

7BZ-75/16煤層注水泵結構及原理

7BZ-75/16煤層注水泵的傳動部裝于緊靠電機的殼體內，其結構和工作原理如下：主軸上有一斜面，其法線與主軸軸線有一夾角。固定于殼體上的缸體內圍繞主軸且平行于軸線分別布置著五個或七個裝有球座的柱塞，球座裝于回程盤內，在擺動盤平面上滑動，通過推力軸承作用于主軸斜面上，并借助徑向推力球軸承和圓螺母裝配在主軸上，缸體內分別裝有導向套和V型密封圈，與吸、排閥一起構成柱塞前端的容積密封腔。當電動機帶動主軸旋轉時，由于主軸上斜面的作用，推動各柱塞實現交替往復運動。 當柱塞后退時，柱塞前端的容積腔逐漸增大，形成局部真空。密封腔的壓力低于大氣壓力。這時排閥關閉，吸閥打開，水箱中的水在大氣壓力的作用下進入柱塞前端的容積腔，這就是吸水過程。當柱塞前進時，柱塞前端的容積腔逐漸減小，腔內壓力大于大氣壓力。這時吸閥關閉，排閥打開，容積腔內的水被壓出，完成排水過程。

7BZ-75/16煤層注水泵技術參數

型號：7BZ-75/16

額定排出壓力/ MPa：16

額定流量/（L/ min）：75

容積系數/℅ ≥90

泵效率/℅：≥75

注塞數量/根：7

注塞直徑/mm：25

注塞行程/ mm ：25.1

潤滑方式：浸浴式

冷卻方式：水套冷卻

電機功率/ kW：30

電機額定轉速/（r/min）：980

外形尺寸/ mm：1650×440×875

整機質量/ kg：868

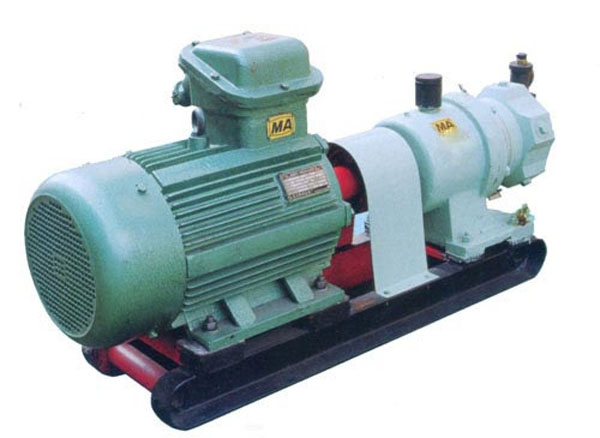

7BZ-75/16煤層注水泵產品圖片

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
