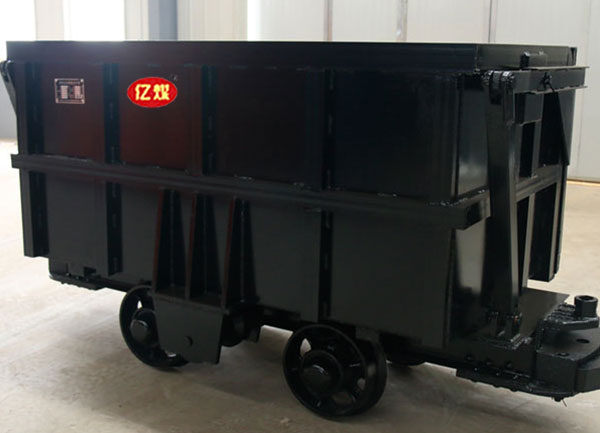

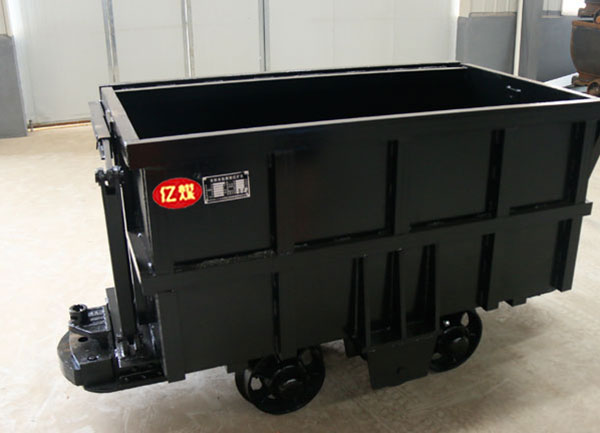

MCC2.0-6單側曲軌側卸式礦車

MCC2.0-6單側曲軌側卸式礦車主要適用于冶金、礦山、煤礦、鐵路、公路遂道、水工涵洞、地下礦平巷和軍事涵洞等工程掘進、施工、配套簡單、高效率出渣運輸設備。

在線咨詢 VR全景立即購買

在手機上查看本產品

中煤官方微信支付

MCC2.0-6單側曲軌側卸式礦車同類產品推薦

MCC2.0-6單側曲軌側卸式礦車產品詳情

MCC2.0-6單側曲軌側卸式礦車產品介紹

MCC2.0-6單側曲軌側卸式礦車主要適用于冶金、礦山、煤礦、鐵路、公路遂道、水工涵洞、地下礦平巷和軍事涵洞等工程掘進、施工、配套簡單、效率高出渣運輸設備。單側曲軌側卸式礦車簡稱曲軌側卸礦車，是在礦車行進過程中，由卸載輪臂經過卸載曲軌來實現車箱自動傾翻卸料和自動復位。效率高、安全可靠。卸礦是在機車牽引下，當卸載輪爬上曲軌時，車箱翻轉，車門自動打開實現卸料，車走過曲軌后車箱恢復原位，車門自動鎖固。

MCC2.0-6單側曲軌側卸式礦車工作原理

MCC2.0-6單側曲軌側卸式礦車主要組成是由車輪組、車架、銷軸、車廂、卸載曲軌、翻卸輪、銷軸、門鉤、車廂門、支撐鐵拉桿等部件組成。由軌道牽引機車或卷揚機牽引行走，只能在卸載處做好的曲軌卸載平臺上，向設定的一面卸載。在車廂的一側用較軸與車架相連，另一側箱門上裝有卸載輥輪。卸載時，當輥輪沿曲軌斜坡過渡裝置在卸載曲軌上坡段的上行，致使車廂傾斜，活動側門繞銷軸轉動被拉開而開始卸載。當輥輪沿傾斜卸載曲軌下坡運行，車廂靠自生重量自動下降復位到關閉側門。要注意的是當單側曲軌卸卸式礦車從井底提升到卸載平臺時，提升卷揚機要放慢速度上斜坡卸載平臺，使其平穩卸載。它的優點是比翻斗式礦車和固定式礦車容積更大，自動平穩卸載。

MCC2.0-6單側曲軌側卸式礦車技術參數

技術參數		曲軌側卸式礦車
技術參數		0.7M3	1.2M3	1.6M3	2.0M3	2.5M3	4.0M3	6.0M3
容積(M)		0.7	1.2	1.6	2.0	2.5	4.0	6.0
載重(t)		1.75	3	4	5	6.25	10	15
軌距(mm)		600	600	600/762	600	762/900	762/900	762/900
軸距(mm)		600	600	800	1000	1200	2000	2000
車輪直徑(mm)		300	300	350/400	400	400	350	350
牽引高度(mm)		320	320	320	320	320	430	500
卸載角度(度)		40	40	42	42	45	42	42
牽引車速(km/h)		12	12	12	12	12	8	8
轉彎半徑(m)		8	10	10	12	12	15	15
聯接器形式		插銷鏈環式	插銷鏈環式	插銷鏈環式	插銷鏈環式	插銷鏈環式	插銷鏈環式	插銷鏈環式
外型尺寸	長(mm)	1650	1900	2750/2500	3000	3650	3650	5000
	寬(mm)	980	1050	1200	1250	1250	1500	1800
	高(mm)	1050	1200	1300	1300	1300	1586	1675
