強力顎式破碎機

顎式破碎機產品介紹

顎式破碎機結構特點

顎式破碎機主要有機架部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口調整裝置等部分組成。　　

1、機架部分：由側板、前箱組件、后箱焊件等組成。　　

2、偏心軸轉動部分：主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。　　

3、破碎腔工作部分：主要由定顎板、動顎板、側襯板、護板等組成，是破碎物料的工作零件。　　

4、保險裝置：由肘板、肘板座、彈簧、彈簧拉桿等組成，是破碎機在非正常情況下起保險作用的零件。　　

5、排料口調整裝置：該裝置用來調整排料口的大小尺寸，控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。

顎式破碎機產品優勢

1、大處理量　　　　　　　　　　

2、效率高　　　　　　　　　

3、大塊物料初級破碎　　　　　　　　　

4、適應性強

5、結構緊湊 設計獨特　　　　　

6、運營費用低　　　　　　　　

7、安全系數高　　　　　　　　　　　　

8、使用壽命長

顎式破碎機工作原理

鄂式破碎機破碎方式為曲動擠壓型。　　

其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂前后上下擺動，當動鄂推動動鄂板向定鄂板運動時，物料被壓碎或劈碎。當動鄂和動鄂板在偏心軸、彈簧的作用下后退時，先前已被壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓碎和排泄物料，實現批量生產。

顎式破碎機技術參數

規格型號 進料口尺寸 （mm） 進料粒度 （mm） 出料口調節范圍 產量 （t/h） 電機功率 （kw） 重量 （t） 外形尺寸 （mm）
PEW180×1300 180×1300 150 10-30 12-35 30 6 1320×2150×1175
PEW250×1000 250×1000 210 20-40 15-50 30 5.6 1400×1850×1310
PEW250×1200 250×1200 220 20-40 20-50 37 6 1450×2150×1175
PEW250×400 250×400 200 20-60 5-20 15 2.8 1164×1076×1195
PEW400×600 400×600 350 35-85 15-70 37 6.5 1920×1460×1840
Jc760×1100 760×1100 620 75-200 150-350 110-132 24 2600×2500×2200
Jc840×1100 840×1045 720 100-225 200-500 132-160 32 3300×2320×3120
Jc1100×1200 1100×1200 930 150-275 300-650 185-200 59 4140×2660×3560

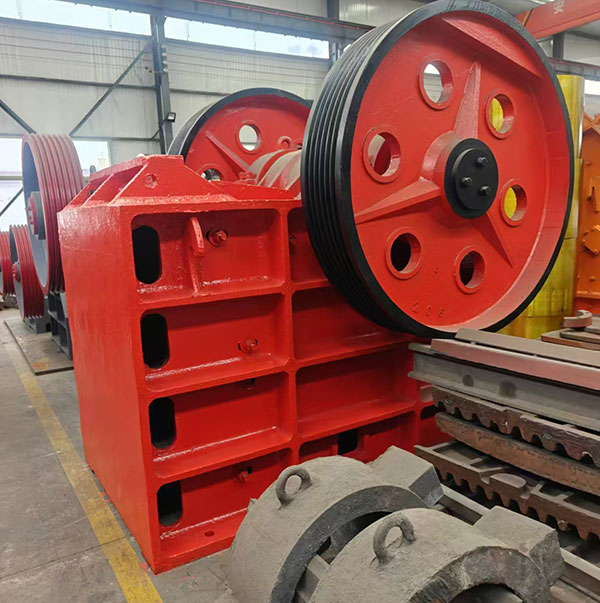

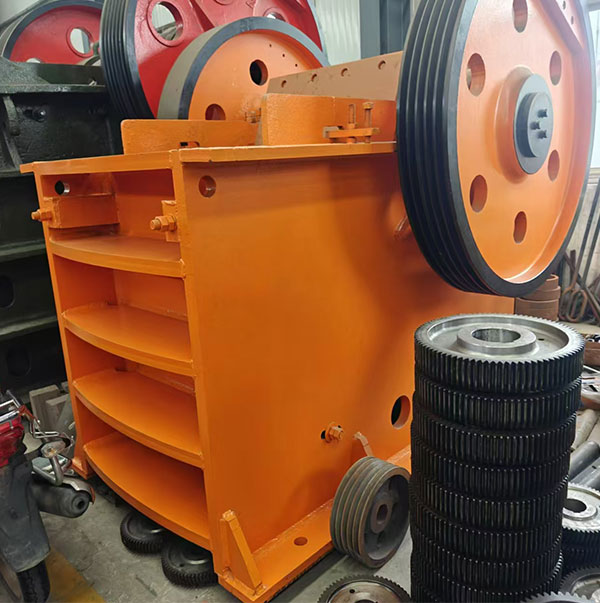

顎式破碎機產品圖片

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
