GPD80G壓力傳感器

GPD80G壓力傳感器產品介紹

GPD80G壓力傳感器型號意義

型號：GPD80G壓力傳感器；

G——傳感器；

P——測量壓力；

D——電子式；

80——測量范圍；

G——管道用。

GPD80G壓力傳感器結構特征

1. 配套

傳感器為紅外遙控成套儀器設備，一套由傳感器主機和遙控發送器構成。傳感器由關聯設備提供本質安全型直流電源。

2. 外殼

傳感器的外殼為不銹鋼外殼，機殼外表面拋光。傳感器殼體各部件間經密封處理，整體防塵防潮防濺。

3. 電路板

傳感器采用雙面電路板形式，結構簡單。成品電路板表面噴涂兩遍三防漆，防潮抗腐蝕。電路板采用壓緊式接線端子，安裝結構易于拆卸，便于維修。

4. 聯接

傳感器與外部關聯設備的聯接采用帶鎖緊裝置的航空插頭，插接方便，接觸可靠。

GPD80G壓力傳感器主要技術參數及性能

1. 工作條件： a） 環境溫度：（0～40）℃；

b） 相對濕度：≤98%；

c） 大氣壓力：（-100～110）kPa；

d) 在具有甲烷、煤塵等爆炸性混合物危險場所使用；

2. 貯存溫度：（-20～55）℃；

3. 額定工作電壓：DC18V；額定工作電流：≤100mA；

4. 傳感器一般應能在輸入電壓DC（9～24）V范圍內正常工作；

5. 本安參數：Ui：DC 18V；Ii：100mA；Ci：0.1μF；Li：0mH；

6. 測量范圍：（ -80.0～0.0）kPa；

7. 敏感元件工作壽命：＞1年；

8. 測量誤差：量程的±2%；

9. 顯示方式：三位LED數碼管顯示；

10. 輸出信號制式： 頻率型：：（200～1000）Hz（脈沖寬度大于0.3ms）；

11.顯示分辯率：0.1kPa；

12.傳輸距離：傳感器與關聯設備的傳輸距離2km；

13.防爆型式： 礦用本質安全型；防爆標志:ExibI；防護等級: IP54；

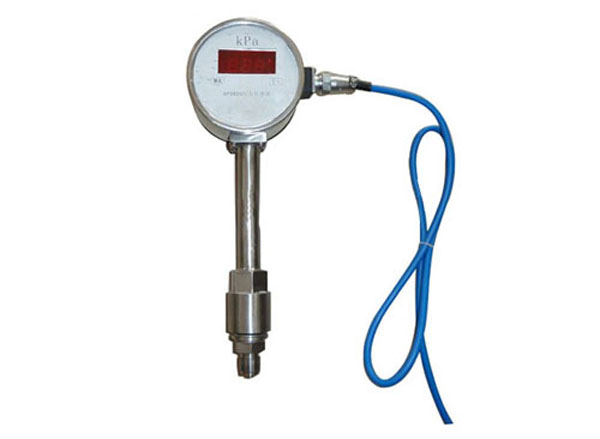

GPD80G壓力傳感器產品圖片

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
